NEC EXPRESSCLUSTER X - MC 시리즈


 NEC EXPRESSCLUSTER MC 시리즈
EXPRESSCLUSTER MC 시리즈
장애의 전조 감지를 통해 예방 조치를 실시함으로써, 시스템의 가용성을 향상시킵니다.
 · 장애의 전조를 감지하고 자동으로 대책을 실시함으로써, 심각한 장애에 이르기
  전에 장애 대책이 가능합니다.
 · 이중화 시스템의 한쪽 장애를 사전에 감지하여 클러스터에 의한 페일오버가
  발생하기 전에 대책이 가능합니다.
 NEC EXPRESSCLUSTER MC 시리즈 운용 효과
다운타임의 단축
 · 페일오버가 발생하기 전에, 장애의 전조를 사전에 감지하는 것이 가능합니다.
 · OS나 애플리케이션 등 감시 대상을 특정하여 상세 감시를 실시함으로써,
  장애 원인을 사전에 효과적으로 파악할 수 있습니다.
서버 감시에 대한 노하우 적용이 용이
 · NEC가 UNIX 시스템에서 쌓아온 노하우를 적용한 감시 기능을 Linux와 Windows
  시스템에도 제공합니다.
 · UNIX 수준의 고가용성을 제공합니다.

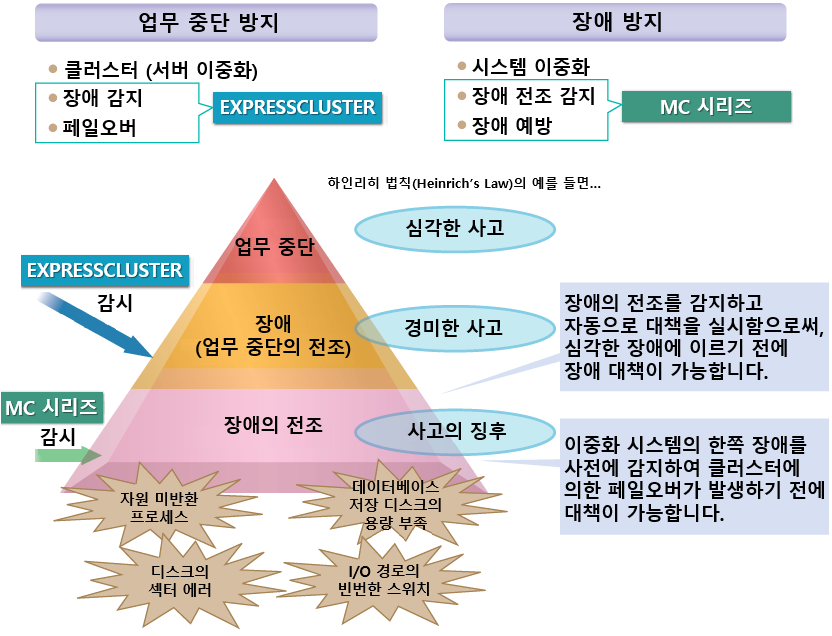

NEC EXPRESSCLUSTER MC 시리즈 - 운용 효과
● 업무 중단 방지
 · 클러스터 (서버 이중화), 장애 감지, 페일오버
● 장애 방지
 · 시스템 이중화, 장애의 전조 감지, 장애의 예방
 NEC EXPRESSCLUSTER MC 시리즈 운용 구성

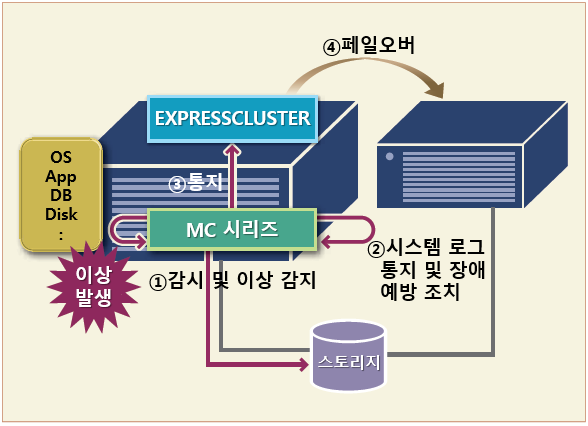

클러스터 구성
① 감시 및 이상 감지
② 시스템 로그 통지 및 장애 예방 조치
③ 통지
④ 페일오버
NEC EXPRESSCLUSTER MC 시리즈 - 클러스터 구성
싱글 구성
① 감시 및 이상 감지
② 시스템 로그 통지 및 장애 예방 조치
③ 통지
④ 노드 재기동
NEC EXPRESSCLUSTER MC 시리즈 - 싱글 구성

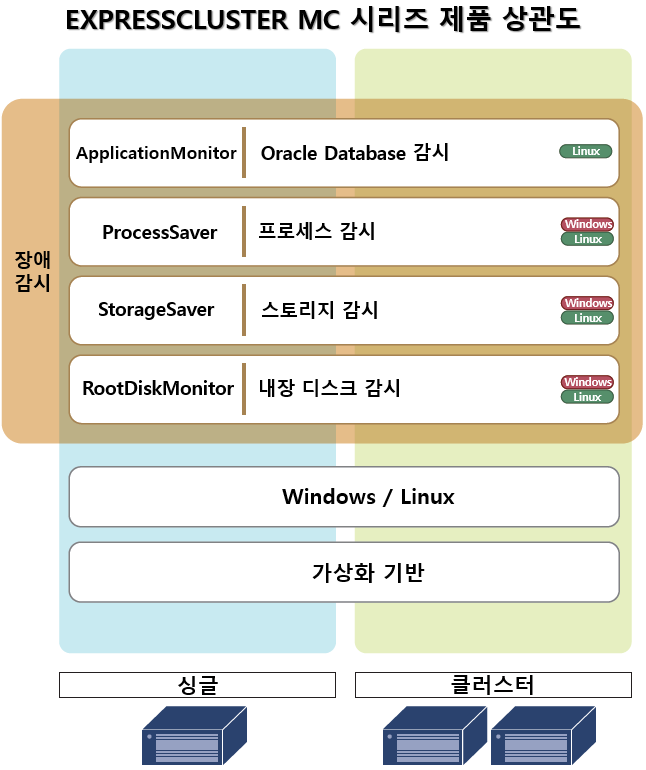

 NEC EXPRESSCLUSTER MC 시리즈 제품 상관도
EXPRESSCLUSTER MC 시리즈 제품 상관도
● 장애 감시
 · ApplicationMonitor : Oracle Database 감시
 · ProcessSaver : 프로세스 감시
 · StorageSaver : 스토리지 감시
 · RootDiskMonitor : 내장 디스크 감시
NEC EXPRESSCLUSTER MC 시리즈 - EXPRESSCLUSTER MC 시리즈 제품 상관도
 NEC EXPRESSCLUSTER MC 시리즈 장애 감시

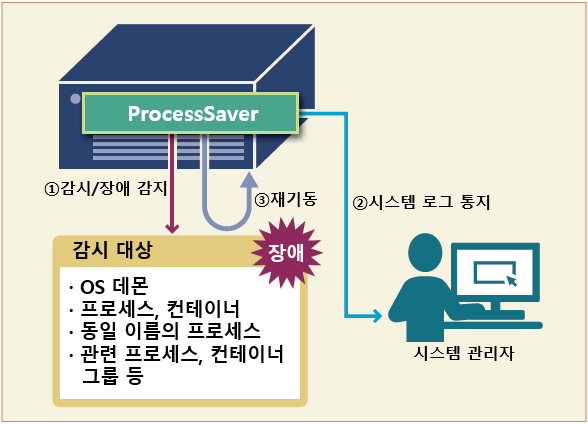

EXPRESSCLUSTER MC ProcessSaver
비정상적인 프로세스를 감시합니다.
비정상 종료, 행업, 자원 미반환 등을 감지합니다.
장애 발생 시에 프로세스의 재기동 및 HA 클러스터링 소프트웨어에 의한 페일오버를 통해 지속적인 업무를 가능하게 합니다.
또한, 동일 이름의 프로세스나 관련 프로세스의 그룹 감시 등과 같이 유연한 프로세스 감시가 가능하고, 원격 서버의 프로세스 감시도 가능합니다.
컨테이너의 이상 또한 감시합니다. 관련 컨테이너의 그룹 감시도 가능합니다.
● 장애 감시 대상
· OS 데몬, 프로세스, 컨테이너, 동일 이름의 프로세스
· 관련 프로세스/컨테이너 그룹 등
①감시/장애 감지, ②시스템 로그 통지, ③재기동
NEC EXPRESSCLUSTER MC 시리즈 - EXPRESSCLUSTER MC ProcessSaver

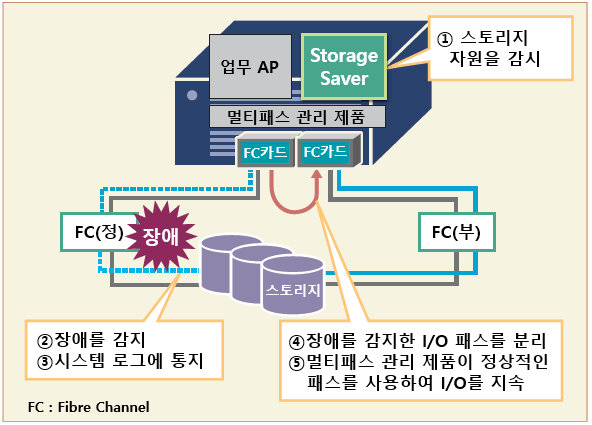

EXPRESSCLUSTER MC StorageSaver
스토리지의 장애를 감시합니다.
한쪽의 I/O 패스에서 장애가 발생한 경우에는, 장애 장치에 대한 I/O 패스를 차단하고 대기계 I/O 패스로 절체합니다.
간헐적 장애에 따른 빈번한 패스 절체에 의한 I/O 성능의 저하를 방지할 수 있습니다.
또한, 일정 시간 내에 낮은 빈도의 확률로 장애가 발생하는 주의, 경고 수준의 패스도 감지할 수 있습니다.
FC 연결 스토리지뿐만 아니라 네트워크 연결 스토리지도 감시할 수 있습니다.
① 스토리지 자원을 감시
② 장애를 감지
③ 시스템 로그에 통지
④ 장애를 감지한 I/O 패스를 분리
⑤ 멀티패스 관리 제품이 정상적인 패스를 사용하여 I/O를 지속
NEC EXPRESSCLUSTER MC 시리즈 - EXPRESSCLUSTER MC StorageSaver

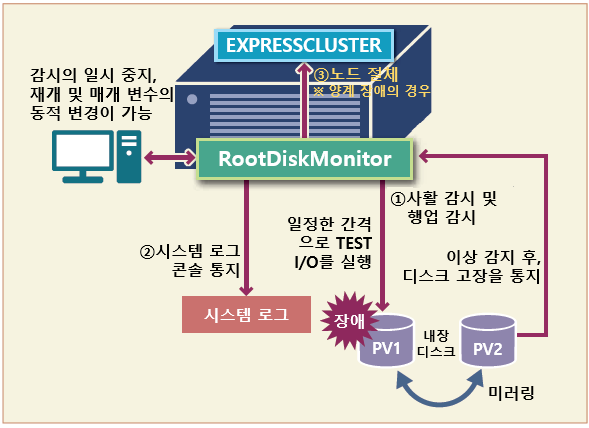

EXPRESSCLUSTER MC RootDiskMonitor
내장 디스크를 감시합니다.
이중화 구성인 내장 디스크의 한쪽 장애를 감지할 수 있습니다.
양계의 장애나 이중화로 구성하지 않은 내장 디스크의 장애에 대해서도, 메모리에 상주하여 감시하므로, 디스크 이상을 확실하게 감지할 수 있습니다.
또한, Patrol Seek 기능으로 내장 디스크의 매체 에러 등을 감지합니다.
장애 감지 시에는 시스템 로그에 통지함으로써, 시스템 다운을 미연에 방지할 수 있습니다.
※ Patrol Seek 기능 : 미사용 부분을 포함하여 디스크의 전체 검사를 실시하는 기능.
감시의 일시 중지/재개 및 매개 변수의 동적 변경이 가능
①사활 감시 및 행업 감시
②시스템 로그 콘솔 통지
③노드 절체 (※ 양계 장애의 경우)
NEC EXPRESSCLUSTER MC 시리즈 - EXPRESSCLUSTER MC RootDiskMonitor
EXPRESSCLUSTER MC ApplicationMonitor
Oracle Database의 정지 또는 무응답 등의 장애를 감시합니다.
싱글 구성에서 RAC 구성까지 데이터베이스 구성에서 요구되는 가용성을 제공할 수 있습니다.

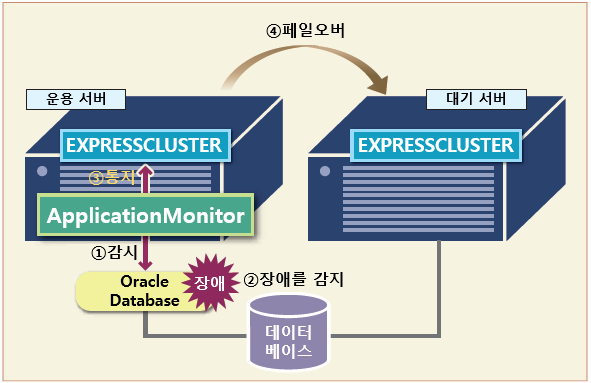

■ 운용 대기 구성의 Oracle Database를 감시하는 경우
 인스턴스와 리스너의 다운, 행업 이외에도 행업에 이르기 전에 전조를 감지할 수
 있습니다.
 장애 발생시에는 Oracle Database의 구성 프로세스를 재기동하고, HA 클러스터링
 소프트웨어와 연계하여 페일오버를 실시함으로써 다운타임을 단축할 수 있습니다.
 ①감시, ②장애를 감지, ③통지, ④페일오버
NEC EXPRESSCLUSTER MC 시리즈 - EXPRESSCLUSTER MC ApplicationMonitor

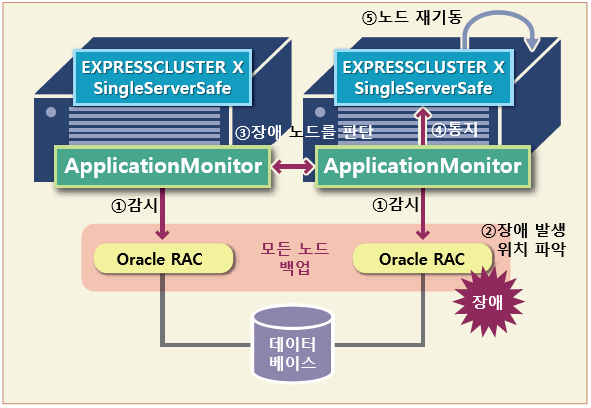

■ RAC 구성의 Oracle Database를 감시하는 경우
 운용 대기 구성에서 감시 기능 이외에, Oracle Clusterware 등 Oracle RAC 구성
 특유의 감시, 장애 감지를 실시합니다.
 모든 노드의 행업 발생 시에는, 원인 노드를 파악하고 분리함으로써, Oracle RAC의
 다운타임을 단축할 수 있습니다.
 ①감시, ②장애 발생 위치 파악, ③장애 노드를 판단, ④통지, ⑤노드 재기동
NEC EXPRESSCLUSTER MC 시리즈 - EXPRESSCLUSTER MC ApplicationMonitor

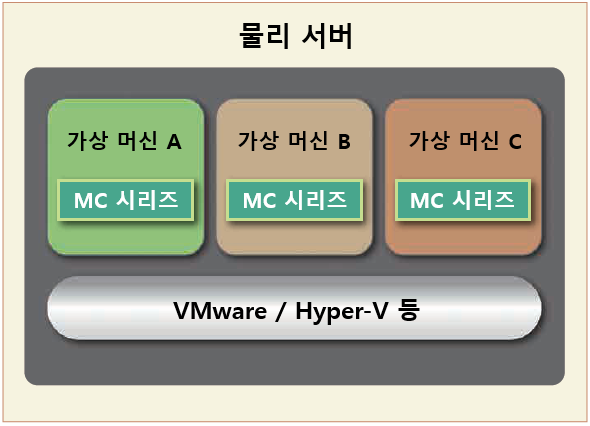

 가상화 환경에 적용이 가능
가상화 환경에 적용이 가능
MC 시리즈는 VMware, Hyper-V, KVM 등의 가상화 환경에서, 게스트 OS에서도 사용할 수 있습니다.
가상화 환경에서도 필요한 감시를 실시하여 가용성을 높일 수 있습니다.
또한, 가상화 환경의 노드 라이선스도 제공하고 있습니다.
가상 머신의 대수가 동일한 경우, 부하 상황에 따라 가상 CPU수가 변동되어도 필요한 라이선스 요금은 정액이므로, 유연한 운용이 가능합니다.
또한, NEC Cloud IaaS, AWS 이외의 클라우드 환경에 적용함으로써 가용성을 향상시킬 수 있습니다.
NEC EXPRESSCLUSTER MC 시리즈 - 가상화 환경에 적용이 가능
