대형건물용 실외기 DVM S 프리미엄형
(23.0 kW)
특장점
23.0 kW
29.0 kW
34.8 kW
40.6 kW
46.4 kW
52.2 kW
58.0 kW

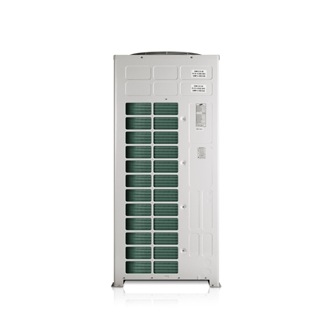

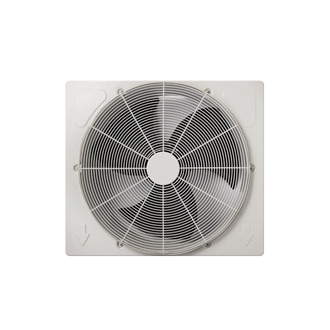

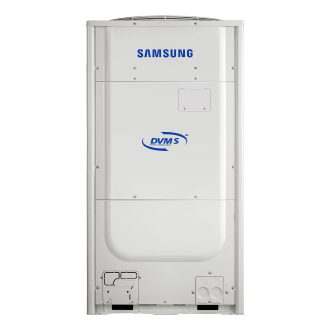

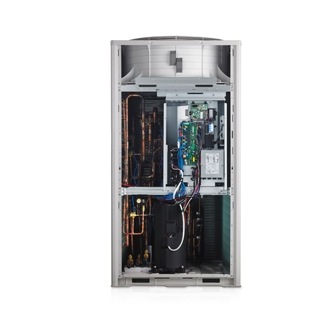

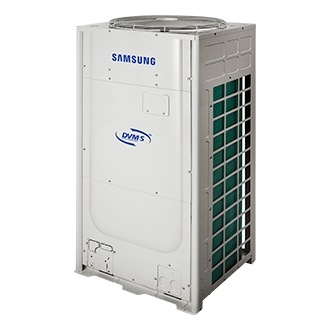

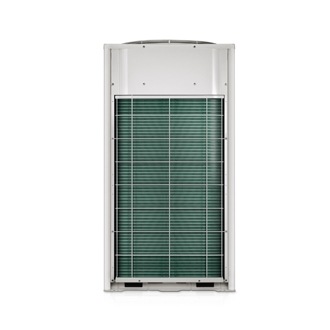

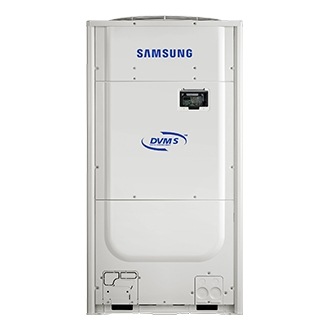

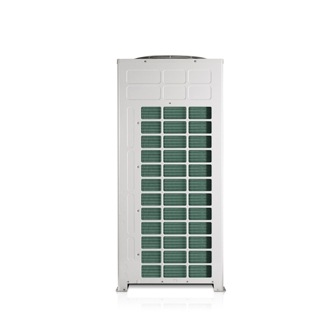

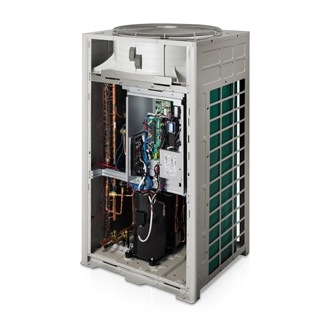

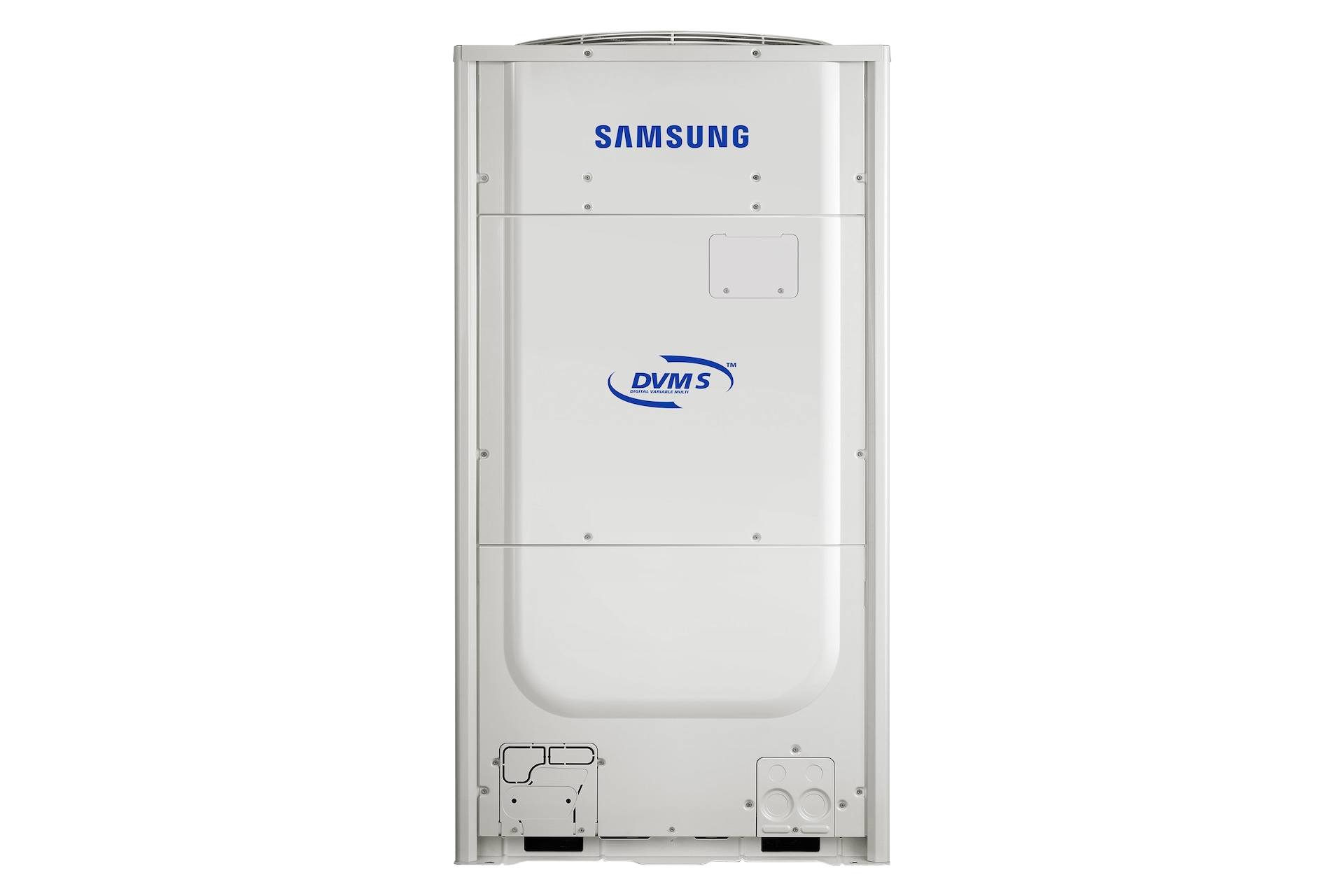

제품 이미지 - 대형건물용 실외기 DVM S 프리미엄형
대형건물용 실외기 DVM S 프리미엄형 (23.0 kW) : AM080HXVUHH1
전체 제품 사양 - 대형건물용 실외기 DVM S 프리미엄형
AM080HXVUHH1(23.0 KW) / AM100HXVUHH1(29.0 KW)
AM120HXVUHH1(34.8 KW) / AM140HXVUHH1(40.6 KW)
AM160HXVUHH1(46.4 KW) / AM180HXVUHH1(52.2 KW)
AM200HXVUHH1(58.0 KW)
23.0 KW
29.0 KW
34.8 KW
40.6 KW
46.4 KW
52.2 KW
58.0 KW
전원사양 [ø, #, V, Hz]
3,4,380,60
구분
HEAT PUMP
성능
정격 냉방
23.0 kW
29.0 kW
34.8 kW
40.6 kW
46.4 kW
52.2 kW
57.0 kW
정격 난방
26.5 kW
32.6 kW
39.2 kW
45.7 kW
52.2 kW
59.1 kW
63.0 kW
저온난방 -15℃
21.7 kW
29.7 kW
32.1 kW
41.1 kW
44.2 kW
51.0 kW
53.4 kW
소비
전력
통합 냉방 소비전력
1.16 kW
1.37 kW
1.90 kW
2.45 kW
2.86 kW
3.49 kW
4.14 kW
통합 난방 소비전력
7.94 kW
11.6 kW
11.94 kW
14.98 kW
17.97 kW
20.48 kW
21.56 kW
저온 난방 소비전력
(-15℃)
10.0 kW
14.1 kW
16.0 kW
19.5 kW
21.8 kW
25.0 kW
25.6 kW
효율
에너지 소비효율 등급
1등급
냉난방 효율
6.66 EERa
6.75 EERa
6.40 EERa
6.35 EERa
5.95 EERa
5.71 EERa
6.01 EERa
통합 냉방 효율
10.235 IEER
10.508 IEER
9.871 IEER
9.687 IEER
9.130 IEER
8.695 IEER
9.323 IEER
통합 난방 효율
3.087 COP
2.987 COP
2.988 COP
3.015 COP
2.770 COP
2.727 COP
2.701 COP
압축기
형식
SSC Scroll x 1
SSC Scroll x 2
오일 종류
PVE
운전
전류
정격 냉방
10.73 A
13.21 A
17.01 A
17.34 A
20.64 A
25.10 A
29.89 A
정격 난방
10.73 A
13.21 A
17.84 A
18.99 A
20.31 A
23.95 A
26.42 A
최대
19.9 A
22.9 A
26.0 A
31.8 A
38.4 A
38.5 A
42.7 A
차단기
(MCCB+ELB)/(ELCB)
30 A
40 A
50 A
송풍기
형식
Propeller
출력 (W x n)
830 x 1 W
620 x 2 W
풍량
205 CMM
225 CMM
270 CMM
285 CMM
295 CMM
최대 기외정압
8 mmAq
배관
액관 지름
9.52 mm
12.70 mm
15.88 mm
가스관 지름
19.05 mm
22.22 mm
28.58 mm
고압가스관 지름
-
장배관 설치
한계(상당배관)
200(220)
고낙차 배관 설치
한계 (순낙차)
110(110)
배선
전원선 K(IEC)
60245-4 IEC66
4 ㎟
6 ㎟
10 ㎟
통신선
Min. 0.75 ㎟
냉매
종류
R410A
충진량
6.5 kg
8.4 kg
본체
치수
제품 중량
192 kg
288 kg
포장 중량
203 kg
301 kg
제품 치수
(가로x높이x깊이)
880 x 1,695 x 765 mm
1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)
948 x 1,857 x 832 mm
1,363 x 1,857 x 832 mm
사용
온도
범위
냉방
-5 ~ 48℃
난방
-25 ~ 24℃
