지열/수열원 실외기 DVM S GEO/WATER

(34.8 kW)

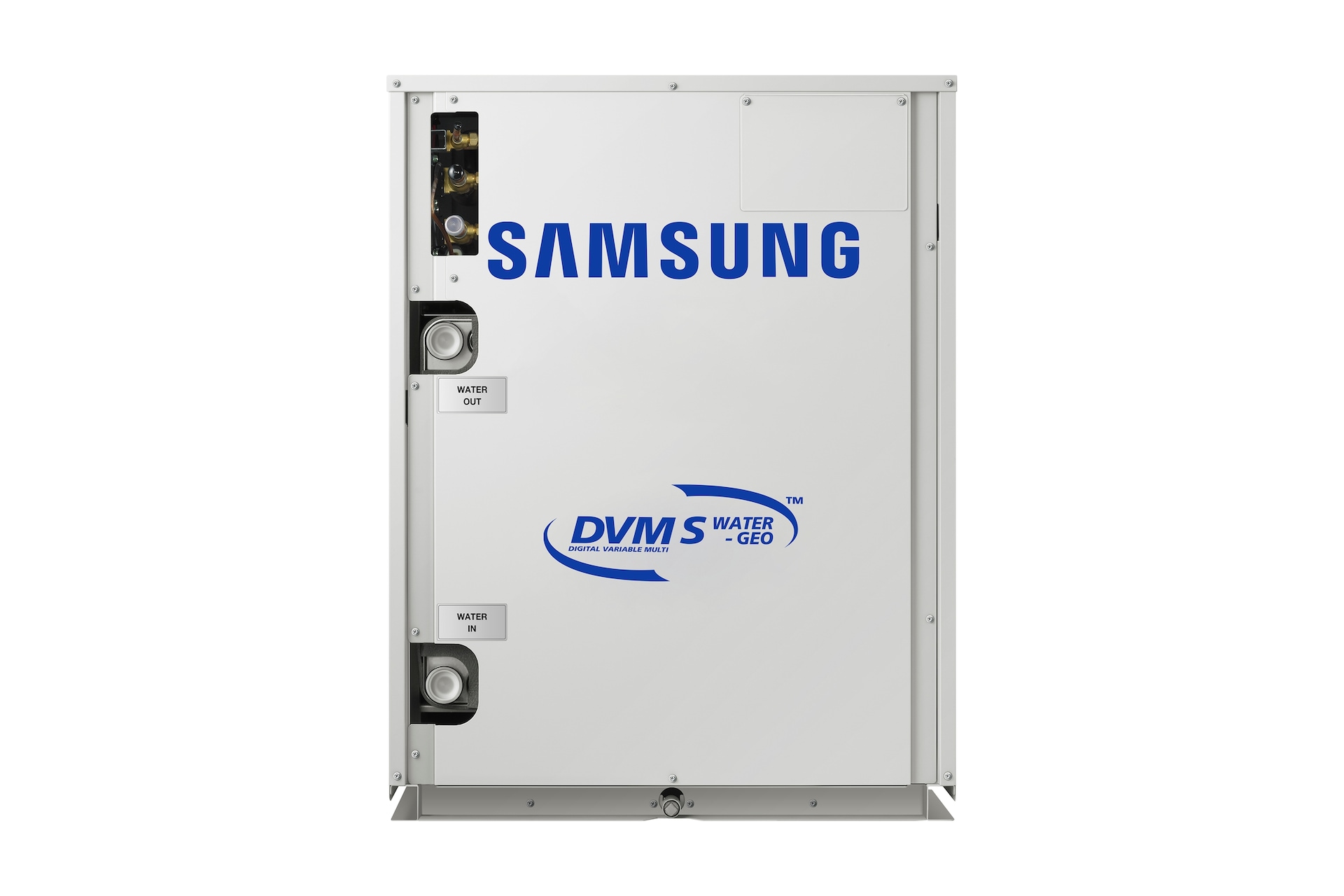

	제품 이미지 - 지열/수열원 실외기 DVM S GEO/WATER

	지열/수열원 실외기 DVM S GEO/WATER (34.8 kW) : AM120FXWAHR1

	전체 제품 사양 - 지열/수열원 실외기 DVM S GEO/WATER

	AM080FXWAHR1(23.0 KW) / AM100FXWAHR1(29.0 KW) AM120FXWAHR1(34.8 KW) / AM200FXWAHR1(58.0 KW)

		23.0 KW	29.0 KW	34.8 KW	58.0 KW
전원사양 [ø, #, V, Hz]		3,4,380,60
구분		Heat Pump / Heat Recovery
성능	정격 냉방	23.00 kW	29.00 kW	34.80 kW	58.00 kW
성능	정격 난방	26.00 kW	32.60 kW	39.20 kW	65.20 kW
소비 전력	정격 냉방	4.18 kW	5.58 kW	6.69 kW	11.15 kW
	정격 난방	4.33 kW	5.62 kW	6.76 kW	11.24 kW
	최대	9.54 kW		11.85 kW	18.84 kW
압축기	형식	SSC Scroll x 1			SSC Scroll x 2
	출력	4.96 kW		6.13 kW	4.96 x 2 kW
	오일 종류	PVE
	오일 초기 충진량	3.9 cc			6.2 cc
운전 전류	정격 냉방	7.00 A	9.40 A	11.30 A	18.80 A
	정격 난방	7.30 A	9.50 A	11.40 A	19.00 A
	최대	16.1 A		20.0 A	31.8 A
	차단기 (MCCB+ELB)/(ELCB)	20.00 A		30.00 A	40.00 A
응축기	형식	PHE(Stainless Steel Plate)
	입출구 배관경 지름 (Φ, mm)	32 (1-1/4)
	수두 손실	22 kPa	30 kPa	43 kPa	54 kPa
	냉각수 유량	80 LPM	96 LPM	114 LPM	190 LPM
	최대 압력	1.96 Mpa
배관	액관 지름 (Φ, mm)	9.52 mm		12.70 mm	15.88 mm
	가스관 지름 (Φ, mm)	19.05 mm	22.22 mm	28.58 mm
	고압가스관 지름 (Φ, mm)	15.88 mm	19.05 mm		28.58 mm
	균유관 지름 (Φ, mm)	-
	장배관 설치한계	170(190)
	고낙차 배관 설치한계	50.0(40.0)
배선	전원선	2.5 ㎟		4 ㎟	6 ㎟
배선	통신선	0.75 ~ 1.25 ㎟
냉매	종류	R410A
냉매	충진량	5.50 kg	5.80 kg	6.00 kg	9.80 kg
본체 치수	제품 중량	160 kg			240 kg
	포장 중량	167 kg			250 kg
	제품 치수 (가로x높이x깊이)	(23.0 KW / 29.0 KW / 34.8 KW) : 770 x 1,000 x 545 mm (58.0 KW) : 1,100 x 1,000 x 545 mm
	포장 치수 (가로x높이x깊이)	(23.0 KW / 29.0 KW / 34.8 KW) : 840 x 1,200 x 620 mm (58.0 KW) : 1,170 x 1,200 x 620 mm
사용 온도 범위	냉방	10.0 ~ 45.0 ℃
사용 온도 범위	난방	10.0 ~ 45.0 ℃
