천장형 실내기_1 Way (6.0 kW)

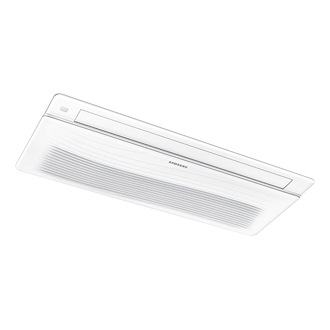

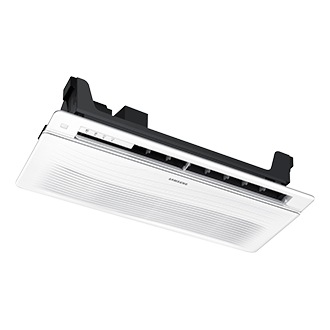

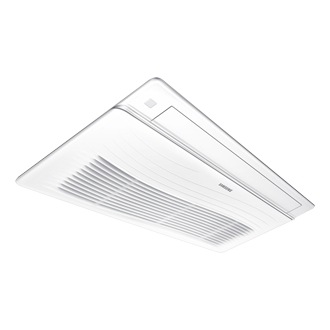

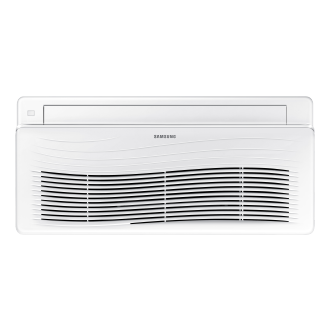

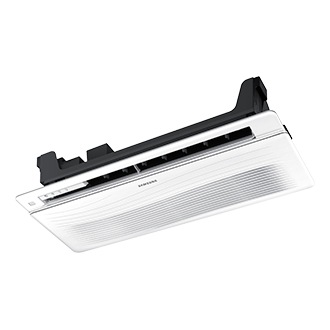

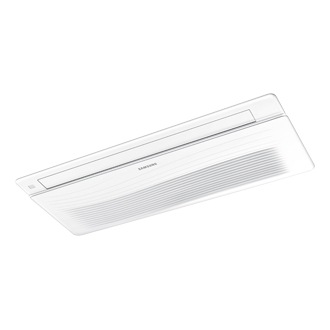

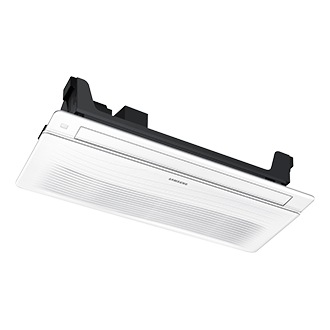

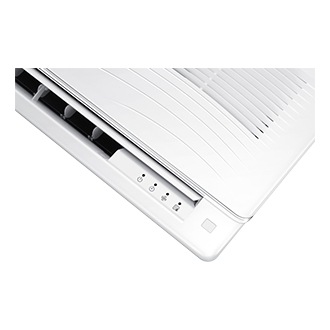

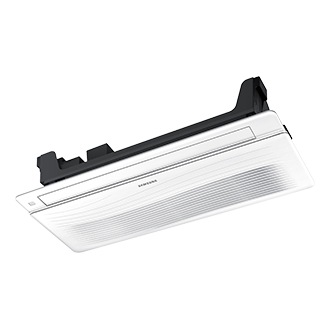

 제품 이미지 - 천장형 실내기_1 Way
천장형 실내기_1 Way (6.0 kW) : AM060HN1DBH1
 전체 제품 사양 - 천장형 실내기_1 Way
AM016HN1DBH2(1.6 KW) / AM020HN1DBH2(2.0 KW, 소형)
AM020HN1DBH1(2.0 KW, 중형) / AM023HN1DBH1(2.3 KW)
AM032HN1DBH1(3.2 KW) / AM040HN1DBH1(4.0 KW)
AM052HN1DBH1(5.2 KW) / AM060HN1DBH1(6.0 KW)
AM072HN1DBH1(7.2 KW)
1.6 KW 2.0 KW
소형
2.0 KW
중형
2.3 KW 3.2 KW 4.0 KW 5.2 KW 6.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 1.6 kW2.0 kW2.3 kW3.2 kW4.0 kW5.2 kW6.0 kW7.2 kW
정격 난방 1.8 kW2.3 kW2.6 kW3.6 kW4.5 kW6.0 kW6.8 kW8.1 kW
소비 전력 정격 냉방 24 W25 W42 W47 W50 W54 W58 W84 W
정격 난방 24 W25 W42 W47 W50 W54 W58 W84 W
운전 전류 정격 냉방 0.14 A0.15 A0.21 A0.24 A0.26 A0.29 A0.42 A
정격 난방 0.14 A0.15 A0.21 A0.24 A0.26 A0.29 A0.42 A
송풍기 형식 Crossflow Fan
출력 (W x n) 27 x 1 W17 x 1 W65 x 1 W
풍량(강/약/미) AM016HN1DBH2(1.6 KW) : 4.80 / 4.30 / 4.10 CMM
AM020HN1DBH2(2.0 KW, 소형) : 5.10 / 4.60 / 4.30 CMM
AM020HN1DBH1(2.0 KW, 중형) : 5.80 / 4.90 / 3.90 CMM
AM023HN1DBH1(2.3 KW) : 5.80 / 4.90 / 3.90 CMM
AM032HN1DBH1(3.2 KW) : 6.80 / 5.80 / 4.90 CMM
AM040HN1DBH1(4.0 KW) : 7.80 / 6.80 / 5.80 CMM
AM052HN1DBH1(5.2 KW) : 11.60 / 10.70 / 9.70 CMM
AM060HN1DBH1(6.0 KW) : 14.60 / 12.60 / 10.70 CMM
AM072HN1DBH1(7.2 KW) : 16.00 / 14.10 / 11.60 CMM
표준 기외정압
(최소/정격/최대)
-
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.7 mm15.88 mm
배수관 VP20 (OD 26, ID 20)VP25 (OD 32,ID 25)
배선 전원선 1.5 ~ 2.5 ㎟2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 8.0 kg10.0 kg14.0 kg
포장 중량 10.0 kg13.0 kg18.0 kg
제품 치수
(가로x높이x깊이)
740x135x360 mm970x135x410 mm1,200x138x450 mm
포장 치수
(가로x높이x깊이)
895x223x435 mm1,164x212x478 mm1,435x214x525 mm
판넬 모델명 PC1MWSK1NPC1NWSK1NPC1BWSK1N
제품 중량 2.6 kg4.1 kg4.5 kg
포장 중량 3.6 kg7.0 kg7.8 kg
제품 치수
(가로x높이x깊이)
900x25x420 mm1,198x25x500 mm1,410x23x500 mm
포장 치수
(가로x높이x깊이)
958x112x482 mm1,270x153x575 mm1,477x145x575 mm
 매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
AM016HN1DBH2 및 AM020HN1DBH2
모델 매뉴얼 파일 (9.52MB)
DVM_INTERIOR_1WAY_IDU_IM_04626A-06_KO_170607.pdf
상기 이외 모델의 매뉴얼 파일 (7.74MB) DVM_NASA_CASSETTE_WALL_IM_KO_DB68-03566A-12_171215.pdf
