삼성 시스템에어컨
고객 지원 / 상담 문의

천장형 천장형 실내기_덕트형 고정압(HSP)

(10.0 kW)

　 　 　 　 　

　 　

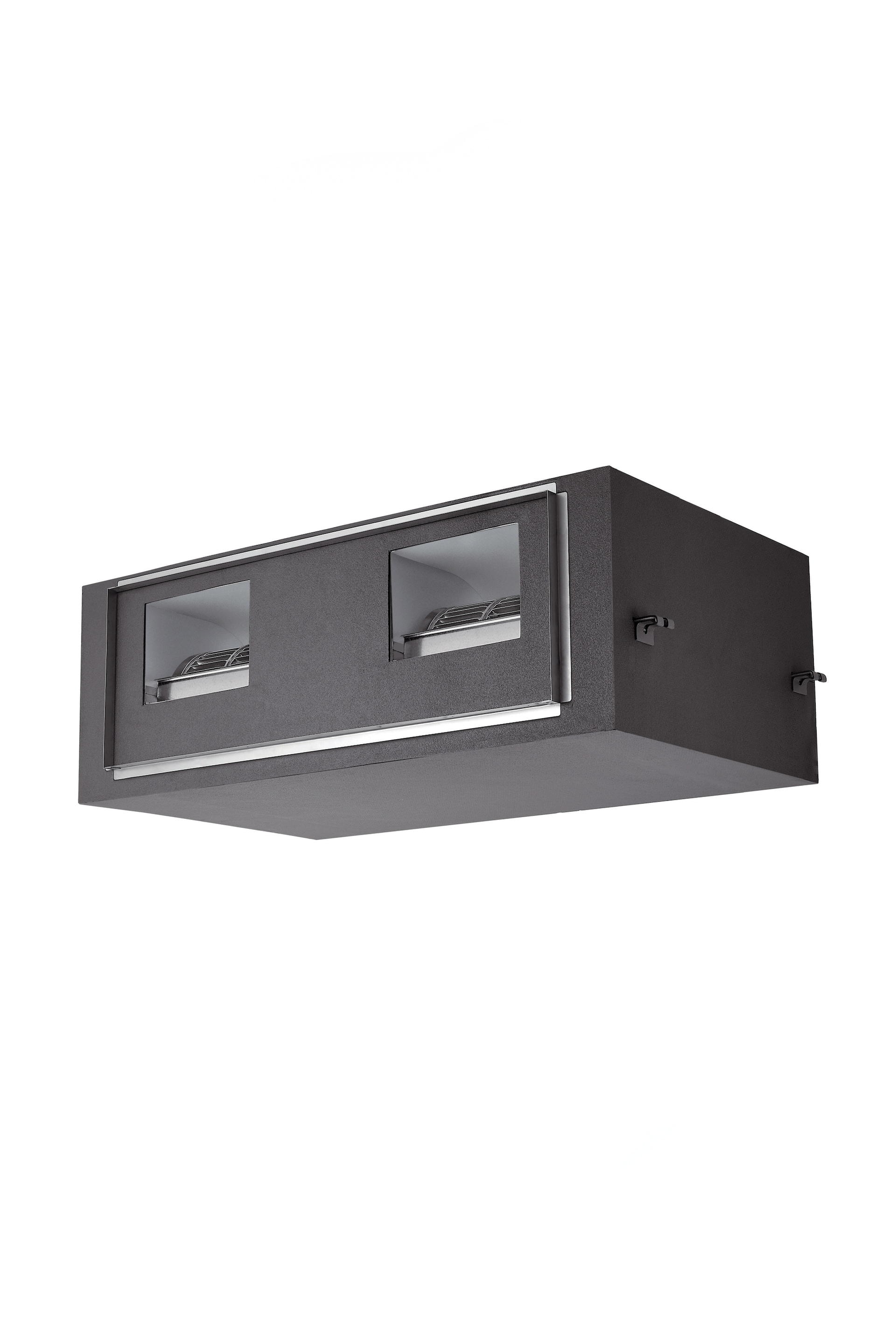

 제품 이미지 - 천장형 실내기_덕트형 고정압(HSP)
천장형 실내기_덕트형 고정압(HSP) (10.0 kW) : AM100HNHDBH1

크게보기
 전체 제품 사양 - 천장형 실내기_덕트형 고정압(HSP)
AM100HNHDBH1(10.0 KW) / AM110HNHDBH1(11.0 KW)
AM130HNHDBH1(13.0 KW) / AM145HNHDBH1(14.5 KW)
AM230HNHDBH1(23.0 KW) / AM290HNHDBH1(29.0 KW)
10.0 KW 11.0 KW 13.0 KW 14.5 KW 23.0 KW 29.0 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 10.00 kW11.00 kW13.00 kW14.50 kW23.00 kW29.00 kW
정격 난방 11.00 kW12.80 kW14.50 kW16.30 kW25.90 kW32.60 kW
소비
전력		 정격 냉방 0.555 kW0.615 kW0.535 kW0.795 kW
정격 난방 0.555 kW0.615 kW0.535 kW0.795 kW
운전
전류		 정격 냉방 2.68 A2.95 A3.99 A6.20 A
정격 난방 2.68 A2.95 A3.99 A6.20 A
송풍기 형식 Sirocco Fan
출력 (W x n) 193 x 1 W214 x 1 W400 x 1 W
풍량(강/약/미) AM100HNHDBH1(10.0 KW), AM110HNHDBH1(11.0 KW) : 28.10 / 25.20 / 22.30 CMM
AM130HNHDBH1(13.0 KW), AM145HNHDBH1(14.5 KW) : 31.00 / 28.10 / 25.20 CMM
AM230HNHDBH1(23.0 KW) : 56.30 / 50.40 / 45.60 CMM
AM290HNHDBH1(29.0 KW) : 69.80 / 63.10 / 56.30 CMM
표준 기외정압
(최소/정격/최대)		 AM100HNHDBH1(10.0 KW), AM110HNHDBH1(11.0 KW), AM130HNHDBH1(13.0 KW),
AM145HNHDBH1(14.5 KW) : 0.00 / 137.29 / 196.13 Pa
AM230HNHDBH1(23.0 KW) : 49.03 / 147.10 / 245.17 Pa
AM290HNHDBH1(29.0 KW) : 49.03 / 147.10 / 274.59 Pa
배관 액관 지름 9.52 mm
가스관 지름 15.88 mm19.05 mm22.22 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 66.00 kg89.00 kg
포장 중량 77.00 kg99.00 kg
제품 치수
(가로x높이x깊이)		 1110 x 390 x 650 mm1240 x 470 x 1040 mm
포장 치수
(가로x높이x깊이)		 1335 x 512 x 829 mm1507 x 558 x 1155 mm
판넬 모델명 -
제품 중량 -
포장 중량 -
제품 치수
(가로x높이x깊이)		 -
포장 치수
(가로x높이x깊이)		 -
추가 액세서리 드레인 펌프 ADP-H075SA1DADP-N047SNK1D
드레인 펌프 양정 -
필터 -
 매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_덕트형 고정압(HSP) 매뉴얼 파일 DVM_Duct_NASA_Indoor_IB_KO_03637A-09_161130.pdf
