천장형 실내기_덕트형 저정압(LSP)
(4.0 kW)
특장점
3.2 kW
4.0 kW
5.2 kW
7.2 kW
10.0 kW

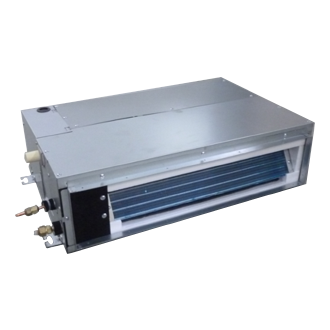

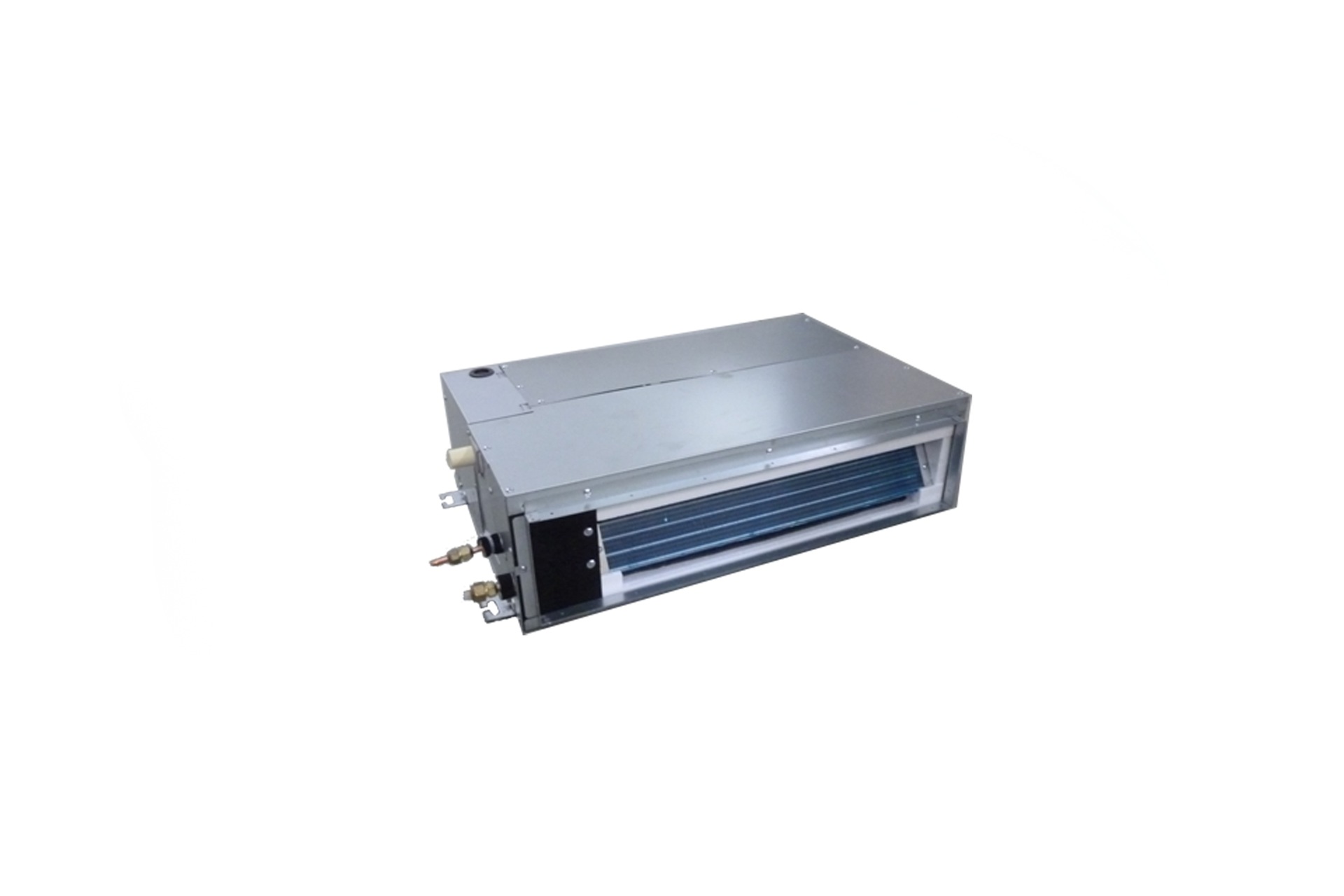

제품 이미지 - 천장형 실내기_덕트형 저정압(LSP)
천장형 실내기_덕트형 저정압(LSP) (4.0 kW) : AM040HNLDBH1
크게보기
전체 제품 사양 - 천장형 실내기_덕트형 저정압(LSP)
AM032HNLDBH1(3.2 KW) / AM040HNLDBH1(4.0 KW)
AM052FNLDBH1(5.2 KW) / AM072FNLDBH1(7.2 KW)
AM100FNLDBH1(10.0 KW)
3.2 KW
4.0 KW
5.2 KW
7.2 KW
10.0 KW
전원사양 [ø, #, V, Hz]
1,2,220,60
구분
HP/HR
성능
정격 냉방
3.20 kW
4.00 kW
5.20 kW
7.20 kW
10.00 kW
정격 난방
3.60 kW
4.50 kW
6.00 kW
8.00 kW
11.00 kW
소비
전력
정격 냉방
0.045 kW
0.055 kW
0.11 kW
0.13 kW
0.095 kW
정격 난방
0.035 kW
0.045 kW
0.11 kW
0.13 kW
0.095 kW
운전
전류
정격 냉방
0.38 A
0.46 A
0.65 A
0.70 A
0.80 A
정격 난방
0.30 A
0.37 A
0.65 A
0.70 A
0.80 A
송풍기
형식
Sirocco Fan
출력 (W x n)
60 x 1 W
183 x 1 W
풍량(강/약/미)
AM032HNLDBH1(3.2 KW) : 8.50 / 7.75 / 7.00 CMM
AM040HNLDBH1(4.0 KW) : 9.50 / 8.75 / 8.00 CMM
AM052FNLDBH1(5.2 KW) : 14.50 / 13.50 / 12.00 CMM
AM072FNLDBH1(7.2 KW) : 17.00 / 15.00 / 13.00 CMM
AM100FNLDBH1(10.0 KW) : 25.00 / 23.00 / 21.00 CMM
표준 기외정압
(최소/정격/최대)
AM032HNLDBH1(3.2 KW) : 0.00 / 9.81 / 19.61 Pa
AM040HNLDBH1(4.0 KW) : 0.00 / 9.81 / 19.61 Pa
AM052FNLDBH1(5.2 KW) : 0.00 / 19.61 / 39.23 Pa
AM072FNLDBH1(7.2 KW) : 0.00 / 19.61 / 39.23 Pa
AM100FNLDBH1(10.0 KW) : 0.00 / 29.42 / 58.84 Pa
배관
액관 지름
6.35 mm
9.52 mm
가스관 지름
12.70 mm
15.88 mm
배수관
VP25 (OD 32, ID 25)
배선
전원선
2.5 ㎟
통신선
VCTF 0.75 ~ 1.5 ㎟
냉매
종류
R410A
제어방식
EEV INCLUDED
본체 치수
제품 중량
16.80 kg
17.40 kg
30.00 kg
40.00 kg
포장 중량
20.00 kg
20.20 kg
34.50 kg
47.00 kg
제품 치수
(가로x높이x깊이)
700 x 199 x 440 mm
1100 x 199 x 600 mm
1300 x 295 x 690 mm
포장 치수
(가로x높이x깊이)
950 x 290 x 550 mm
1350 x 280 x 710 mm
1575 x 370 x 835 mm
판넬
모델명
-
제품 중량
-
포장 중량
-
제품 치수
(가로x높이x깊이)
-
포장 치수
(가로x높이x깊이)
-
추가 액세서리
드레인 펌프
-
ADP-E075SEK3D
드레인 펌프 양정
-
필터
-
매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_덕트형 저정압(LSP) 매뉴얼 파일
DVM_Duct_NASA_Indoor_IB_KO_03637A-09_161130.pdf
