천장형 실내기_덕트형 중정압(MSP)
(11.0 kW)
특장점
8.3 kW
10.0 kW
11.0 kW
13.0 kW
14.5 kW

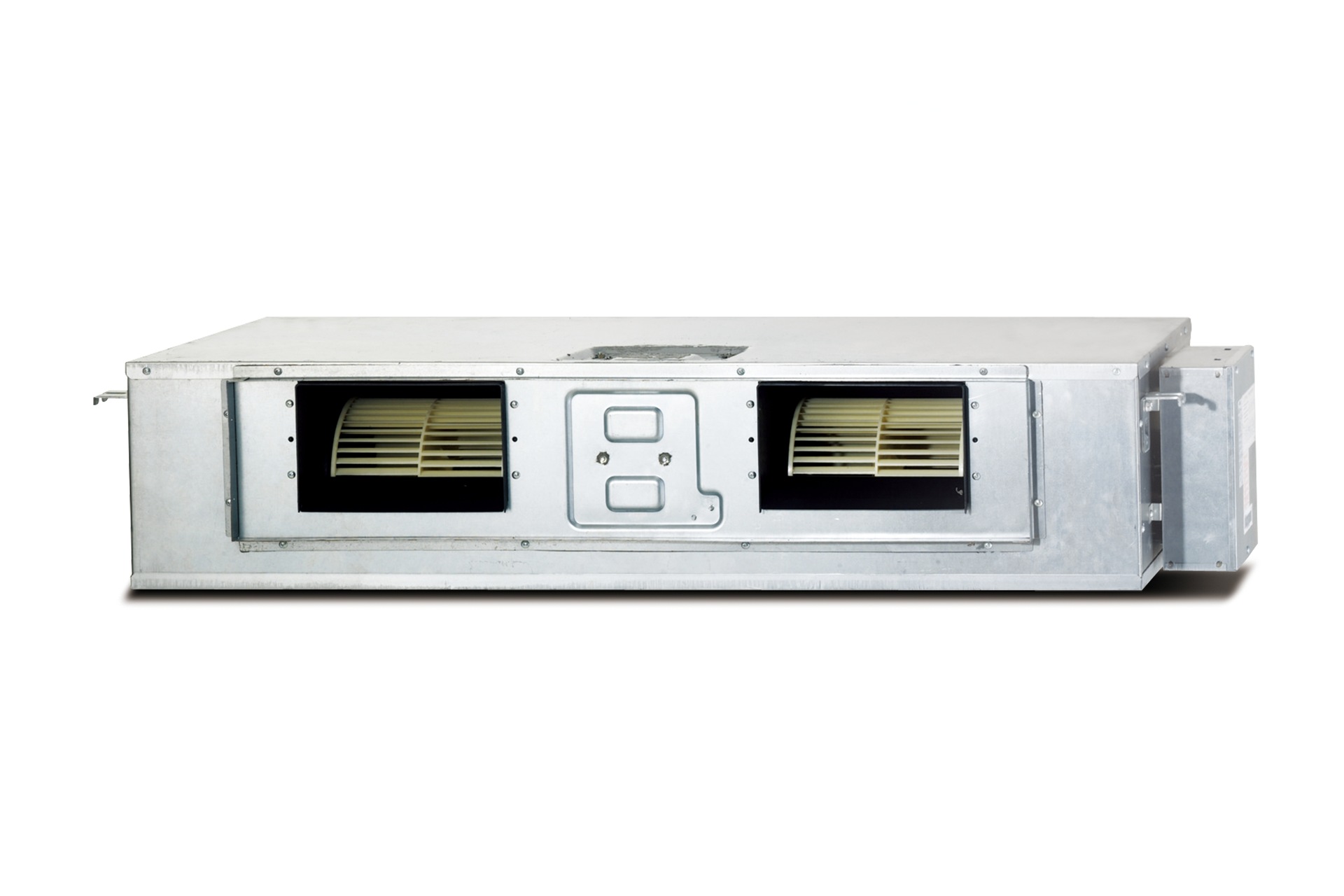

제품 이미지 - 천장형 실내기_덕트형 중정압(MSP)
천장형 실내기_덕트형 중정압(MSP) (11.0 kW) : AM110FNMDBH1
크게보기
전체 제품 사양 - 천장형 실내기_덕트형 중정압(MSP)
AM083FNMDBH1(8.3 KW) / AM100FNMDBH1(10.0 KW)
AM110FNMDBH1(11.0 KW) / AM130FNMDBH1(13.0 KW)
AM145FNMDBH1(14.5 KW)
8.3 KW
10.0 KW
11.0 KW
13.0 KW
14.5 KW
전원사양 [ø, #, V, Hz]
1,2,220,60
구분
HP/HR
성능
정격 냉방
8.30 kW
10.00 kW
11.00 kW
13.00 kW
14.50 kW
정격 난방
8.30 kW
10.00 kW
11.00 kW
13.00 kW
14.50 kW
소비
전력
정격 냉방
0.22 kW
0.26 kW
0.275 kW
0.37 kW
0.43 kW
정격 난방
0.22 kW
0.26 kW
0.275 kW
0.37 kW
0.43 kW
운전
전류
정격 냉방
1.47 A
1.52 A
1.57 A
2.26 A
2.45 A
정격 난방
1.47 A
1.52 A
1.57 A
2.26 A
2.45 A
송풍기
형식
Sirocco Fan
출력 (W x n)
180 x 1 W
218 x 1 W
풍량(강/약/미)
AM083FNMDBH1(8.3 KW) : 20.00 / 18.00 / 16.00 CMM
AM100FNMDBH1(10.0 KW) : 25.00 / 23.00 / 20.00 CMM
AM110FNMDBH1(11.0 KW) : 27.00 / 25.00 / 23.00 CMM
AM130FNMDBH1(13.0 KW) : 32.00 / 29.00 / 26.00 CMM
AM145FNMDBH1(14.5 KW) : 35.00 / 33.00 / 30.00 CMM
표준 기외정압
(최소/정격/최대)
58.84 / 78.45 / 98.07 Pa
배관
액관 지름
9.52 mm
가스관 지름
15.88 mm
배수관
VP25 (OD 32, ID 25)
배선
전원선
2.5 ㎟
통신선
VCTF 0.75 ~ 1.5 ㎟
냉매
종류
R410A
제어방식
EEV INCLUDED
본체 치수
제품 중량
36.50 kg
48.50 kg
포장 중량
40.50 kg
55.50 kg
제품 치수
(가로x높이x깊이)
1150 x 320 x 480 mm
1200 x 360 x 650 mm
포장 치수
(가로x높이x깊이)
1420 x 400 x 595 mm
1456 x 434 x 778 mm
판넬
모델명
-
제품 중량
-
포장 중량
-
제품 치수
(가로x높이x깊이)
-
포장 치수
(가로x높이x깊이)
-
추가 액세서리
드레인 펌프
MDP-M075SGK1D
MDP-M075SGK2D
드레인 펌프 양정
-
필터
-
매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_덕트형 중정압(MSP) 매뉴얼 파일
DVM_Duct_NASA_Indoor_IB_KO_03637A-09_161130.pdf
