천장형 실내기_무풍 시스템에어컨

1 Way 청정 (7.2 kW)

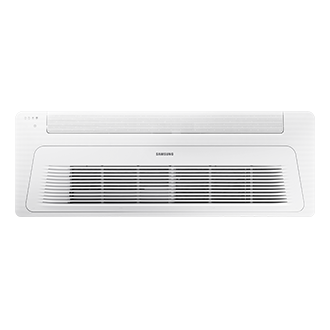

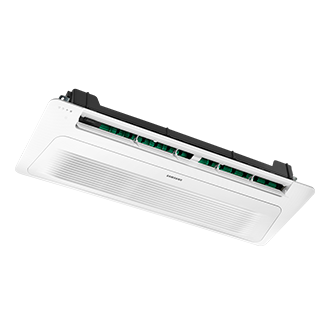

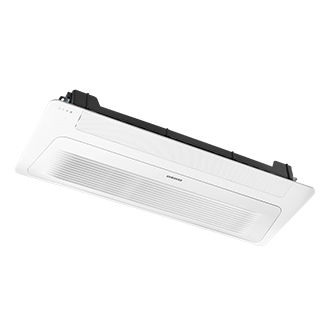

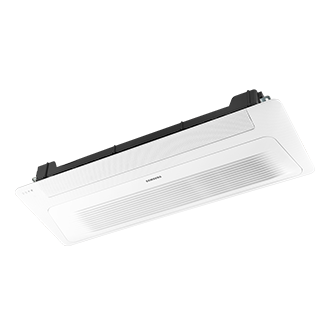

 제품 이미지 - 천장형 실내기_무풍 시스템에어컨 1 Way 청정
천장형 실내기_무풍 시스템에어컨 1 Way 청정(7.2 kW) : AM072MN1PBH1

크게보기

크게보기

크게보기

크게보기

크게보기

크게보기
 전체 제품 사양 - 천장형 실내기_무풍 시스템에어컨 1 Way 청정
AM016MN1PBH2(1.6 KW) / AM020MN1PBH2(2.0 KW, 소형)
AM020MN1PBH1(2.0 KW, 중형) / AM023MN1PBH1(2.3 KW)
AM032MN1PBH1(3.2 KW) / AM040MN1PBH1(4.0 KW)
AM052MN1PBH1(5.2 KW) / AM060MN1PBH1(6.0 KW)
AM072MN1PBH1(7.2 KW)
1.6 KW 2.0 KW
소형
2.0 KW
중형
2.3 KW 3.2 KW 4.0 KW 5.2 KW 6.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 1.6 kW2.0 kW2.0 kW2.3 kW3.2 kW4.0 kW5.2 kW6.0 kW7.2 kW
정격 난방 1.8 kW2.3 kW2.3 kW2.6 kW3.6 kW4.5 kW6.0 kW6.8 kW8.1 kW
소비 전력 정격 냉방 0.019kW0.020kW0.023kW0.026kW0.035kW0.059kW0.066kW0.070kW
정격 난방 0.019kW0.020kW0.023kW0.026kW0.037kW0.059kW0.066kW0.077kW
운전 전류 정격 냉방 0.09 A0.10 A0.12 A0.13 A0.18 A0.30 A0.33 A0.35 A
정격 난방 0.09 A0.10 A0.12 A0.13 A0.19 A0.30 A0.33 A0.38 A
송풍기 형식 Crossflow Fan
출력 (W x n) 27 x 1 W54 x 1 W
풍량(강/약/미) AM016MN1PBH2(1.6KW) : 4.80 / 4.30 / 4.10 CMM
AM020MN1PBH2(2.0KW, 소형) : 5.10 / 4.60 / 4.30 CMM
AM020MN1PBH1(2.0KW, 중형) : 6.00 / 5.00 / 4.00 CMM
AM023MN1PBH1(2.3KW) : 6.00 / 5.00 / 4.00 CMM
AM032MN1PBH1(3.2KW) : 7.00 / 6.00 / 5.00 CMM
AM040MN1PBH1(4.0KW) : 8.00 / 7.00 / 6.00 CMM
AM052MN1PBH1(5.2KW) : 12.00 / 11.00 / 10.00 CMM
AM060MN1PBH1(6.0KW) : 15.00 / 13.00 / 11.00 CMM
AM072MN1PBH1(7.2KW) : 16.50 / 14.50 / 12.00 CMM
표준 기외정압
(최소/정격/최대)
-
배관 액관 지름 6.35 mm
가스관 지름 12.7 mm
배수관 VP20 (OD 26, ID 20)VP25 (OD 32,ID 25)
배선 전원선 2.5 ㎟
통신선 0.75 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 8.0 kg10.0 kg13.5 kg
포장 중량 9.5 kg12.0 kg16.5 kg
제품 치수
(가로x높이x깊이)
740x135x360 mm970x135x410 mm1,200x138x450 mm
포장 치수
(가로x높이x깊이)
895x223x435 mm1,173x231x487 mm1,435x224x525 mm
판넬 모델명 PC1MWCK3NPC1NWCK3NPC1BWCK3N
제품 중량 3.9 kg5.6 kg6.9 kg
포장 중량 5.3 kg7.8 kg9.3 kg
제품 치수
(가로x높이x깊이)
960x35x420 mm1,198x35x500 mm1,410x35x500 mm
포장 치수
(가로x높이x깊이)
1,003x164x480 mm1,262x169x568 mm1,482x169x568 mm
 매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
AM016MN1PBH2(1.6 KW) 모델 매뉴얼 파일 (1.01MB) DVM_1way_IM_KO_DB68-07312A-01_170818-1.pdf
AM016MN1PBH2(1.6 KW) 이외 모델 매뉴얼 파일 (8.92MB) DVM_1way_IM_KO_DB68-07247A-02_180119-1.pdf
