삼성 싱글 (천장형 4 Way) 실외기

(6.0 kW)

　 　 　 　 　 　

　 　 　 　 　
 제품 이미지
  - 삼성 싱글 (천장형 4 Way) 실외기

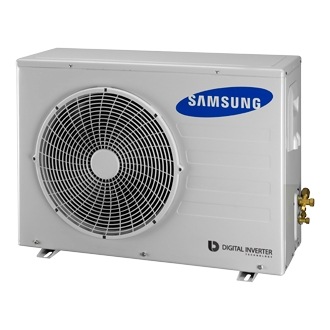

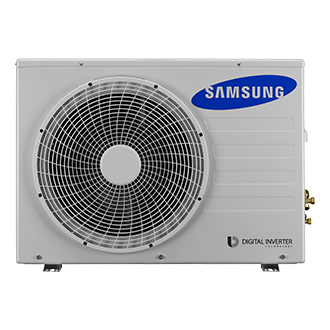

삼성 싱글 (천장형 4 Way) 실외기 (6.0 kW) : AC060KX4PBH3

크게보기

크게보기
 전체 제품 사양
  - 삼성 싱글 (천장형 4 Way) 실외기
AC110KX4PBH3(11.0 KW, 단상) / AC110KX4PHH3(11.0 KW, 3상)
AC130KX4PBH3(13.0 KW, 단상) / AC130KX4PHH3(13.0 KW, 3상)
AC100KX4PHH3(10.0 KW, 3상) / AC100KX4PBH3(10.0 KW, 단상)
AC060KX4PBH3(6.0 KW) / AC072KX4PBH3(7.2 KW)
AC090KX4PBH3(9.0 KW) / AC145KX4PHH3(14.5 KW)
SET 모델명모델명
실내기실외기
11.0 KW, 단상AC110KX4PBH3AC110KA4PBH3SYAC110JN4PBH1AC110KX4PBH3
11.0 KW, 3상AC110KX4PHH3AC110KA4PHH3SYAC110KX4PHH3
13.0 KW, 단상AC130KX4PBH3AC130KA4PBH3SYAC130JN4PBH1AC130KX4PBH3
13.0 KW, 3상AC130KX4PHH3AC130KA4PHH3SYAC130KX4PHH3
10.0 KW, 3상AC100KX4PHH3AC100KA4PHH3SYAC100JN4PBH1AC100KX4PHH3
10.0 KW, 단상AC100KX4PBH3AC100KA4PBH3SYAC100KX4PBH3
6.0 KWAC060KX4PBH3AC060KA4PBH3SYAC060JN4PBH1AC060KX4PBH3
7.2 KWAC072KX4PBH3AC072KA4PBH3SYAC072JN4PBH1AC072KX4PBH3
9.0 KWAC090KX4PBH3AC090KA4PBH3SYAC090JN4PBH1AC090KX4PBH3
14.5 KWAC145KX4PHH3AC145KA4PHH3SYAC145JN4PBH1AC145KX4PHH3
11.0 KW 13.0 KW 10.0 KW 6.0 KW 7.2 KW 9.0 KW 14.5 KW
단상 3상 단상 3상 3상 단상
시스템 구분HEAT PUMP
냉방 성능 (최소/표준/최대) [kW]4.4 / 11.0 / 12.6 kW4.3 / 11.0 / 12.6 kW4.6 / 13.0 / 15.0 kW4.2 / 10.0 / 11.5 kW2.0 / 6.0 / 8.0 kW2.0 / 7.2 / 8.4 kW3.2 / 9.0 / 10.8 kW3.7 / 14.5 / 16.7 kW
난방 성능 (최소/표준/최대) [kW]3.9 / 13.2 / 16.0 kW3.9 / 13.2 / 15.0 kW4.0 / 15.0 / 19.0 kW3.8 / 12.9 / 15.0 kW1.5 / 7.2 / 8.5 kW1.5 / 8.6 / 10.4 kW2.5 / 11.0 / 13.4 kW4.1 / 16.7 / 19.5 kW
정격 냉방 소비전력 (최소/표준/최대)1.10 / 2.94 / 4.00 kW0.95 / 2.86 / 4.00 kW0.95 / 4.00 / 5.40 kW0.95 / 3.90 / 5.40 kW1.25 / 2.57 / 3.30 kW1.25 / 2.63 / 3.30 kW0.43 / 2.05 / 2.60 kW0.43 / 2.45 / 2.90 kW0.8 / 2.72 / 3.60 kW0.95 / 4.50 / 6.40 kW
정격 난방 소비전력 (최소/표준/최대)0.71 / 3.35 / 5.30 kW0.72 / 3.26 / 7.00 kW0.71 / 4.35 / 6.60 kW0.71 / 4.10 / 6.60 kW0.72 / 3.25 / 5.00 kW0.72 / 3.30 / 5.00 kW0.30 / 2.05 / 2.90 kW0.30 / 2.52 / 3.70 kW0.50 / 3.00 / 4.10 kW0.71 / 4.55 / 7.00 kW
정격 냉방 운전전류 (최소/표준/최대)5.8 / 13.7 / 18.2 A1.8 / 4.7 / 6.5 A4.9 / 18.4 / 24.6 A2.0 / 6.3 / 8.5 A2.6 / 4.2 / 5.3 A6.7 / 12.3 / 15.2 A2.3 / 9.4 / 12.0 A2.3 / 11.1 / 13.3 A3.8 / 12.6 / 16.5 A2.0 / 7.3 / 10.1 A
정격 난방 운전전류 (최소/표준/최대)3.9 / 15.4 / 24.0 A1.5 / 5.3 / 11.0 A3.9 / 20.0 / 30.0 A1.5 / 6.6 / 10.5 A1.5 / 5.3 / 7.8 A4.0 / 15.3 / 22.6 A2.0 / 9.4 / 13.3 A2.0 / 11.4 / 17.0 A2.8 / 13.9 / 19.0 A1.5 / 7.4 / 11.5 A
에너지 소비효율 등급1등급
소비효율5.885.85.65.725.975.965.345.35.535.45
액관 지름 (Φ, mm)9.52 mm6.35 mm9.52 mm
가스관 지름 (Φ, mm)15.88 mm12.7 mm15.88 mm
장배관 설치한계75 m50 m75 m
고낙차 배관 설치한계30 m
전원선4.0 ㎟2.5 ㎟4.0 ㎟2.5 ㎟4.0 ㎟2.5 ㎟4.0 ㎟2.5 ㎟
통신선VCTF0.75~1.5 ㎟
냉매 종류R-410A
냉매 조작방법EEV
충진량2.9 kg3.3 kg2.9 kg1.3 kg1.5 kg2.6 kg3.3 kg
실내기 전원사양 [ø, #, V, Hz]1Φ, 220V/60Hz
송풍기 형식Turbo
송풍기 모터 출력97 W65 W97 W
송풍기 수량1
송풍기 풍량 (최대/중간/최저)29 CMM31 CMM15.7 CMM25 CMM30 CMM
드레인 배관VP25(OD32/ID25)
제품 무게20.0 kg18.0 kg15.0 kg18.0 kg20.0 kg
포장 무게24.0 kg22.0 kg18.0 kg22.0 kg24.0 kg
제품 치수 (가로×높이×깊이)840x288x840 mm840x204x840 mm840x288x840 mm
포장 치수 (가로×높이×깊이)895x357x895 mm895x275x895 mm895x357x895 mm
판넬 모델명PC4NUSK1N
판넬 제품 무게5.9 kg
판넬 포장 무게8.4 kg
판넬 제품 치수 (가로×높이×깊이)950x45x950 mm
판넬 포장 치수 (가로×높이×깊이)1005x100x1005 mm
드레인 펌프Built In
드레인 펌프 양정750/24 mm
실외기 전원사양 [ø, #, V, Hz]1Φ, 220V/60Hz3Φ, 380V/60Hz1Φ, 220V/60Hz3Φ, 380V/60Hz1Φ, 220V/60Hz3Φ, 380V/60Hz
압축기 형식Rotary BLDC
압축기 출력4.189 kW4.115 kW4.189 kW1.788 kW2.818 kW4.115 kW
압축기 오일 종류PVEPOEPVE
압축기 오일 초기충진량1700 cc650 cc1200 cc1700 cc
팬 풍량110 CMM143 CMM110 CMM50.5 CMM58.5 CMM76 CMM143 CMM
제품 무게89.0 kg90.0 kg96.5 kg97.0 kg90.0 kg89.0 kg44.0 kg50.5 kg72.0 kg97.0 kg
포장 무게91.5 kg92.5 kg101.5 kg102.0 kg92.5 kg91.5 kg46.0 kg52.5 kg74.0 kg102.0 kg
제품 치수 (가로×높이×깊이) 11.0 KW : 940x1210x330 mm   |   13.0 KW : 940x1420x330 mm
10.0 KW : 940x1210x330 mm   |   6.0 KW : 880x638x310 mm
7.2 KW : 880x798x310 mm   |   9.0 KW : 940x998x330 mm
14.5 KW : 940x1420x330 mm
포장 치수 (가로×높이×깊이) 11.0 KW : 1015x1305x425 mm   |   13.0 KW : 1015x1595x425 mm
10.0 KW : 1015x1305x425 mm   |   6.0 KW : 1038x725x411 mm
7.2 KW : 1038x883x411 mm   |   9.0 KW : 1015x1095x425 mm
14.5 KW : 1015x1595x425 mm
작동 온도 (냉방)-15~50 ℃
작동 온도 (난방)-20~24 ℃
 매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
삼성 싱글 (천장형 4 Way) 실외기
  매뉴얼 파일 (2018.08.13 / 1.19 MB)		 CAC_ODU_IM_KO_DB68-05565A-12_180626.pdf
