삼성 싱글 (천장형 4 Way) 실외기 - 2등급
(11.0 kW, 단상)
특장점
11.0 kW, 단상
11.0 kW, 3상
9.0 kW
14.5 kW

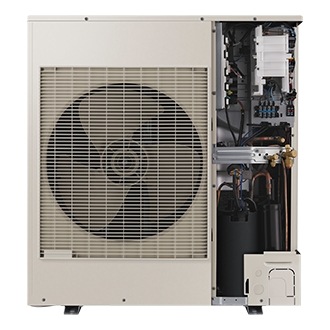

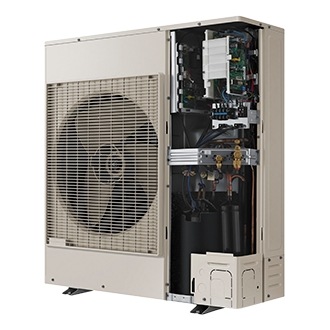

제품 이미지
- 삼성 싱글 (천장형 4 Way) 실외기 - 2등급
삼성 싱글 (천장형 4 Way) 실외기 - 2등급 (11.0 kW, 단상) : AC110JX4DBH5
크게보기
크게보기
크게보기
크게보기
크게보기
전체 제품 사양
- 삼성 싱글 (천장형 4 Way) 실외기 - 2등급
AC110JX4DBH5(11.0 KW, 단상) / AC110JX4DHH5(11.0 KW, 3상)
AC090JX4DBH5(9.0 KW) / AC145JX4DHH5(14.5 KW)
SET 모델명
모델명
실내기
실외기
11.0 KW, 단상
AC110JX4DBH5
AC110JA4DBH5SY
AC110JN4DBH5
AC110JX4DBH5
11.0 KW, 3상
AC110JX4DHH5
AC110JX4DHH5
9.0 KW
AC090JX4DBH5
AC090JA4DBH5SY
AC090JN4DBH5
AC090JX4DBH5
14.5 KW
AC145JX4DHH5
AC145JA4DBH5SY
AC145JN4DBH5
AC145JX4DHH5
11.0 KW, 단상
11.0 KW, 3상
9.0 KW
14.5 KW
시스템
구분
HEAT PUMP
냉방 성능 (최소/표준/최대) [kW]
4.4 / 11.0 /12.6 kW
4.3 / 11.0 / 12.6 kW
3.2 / 9.0 / 10.8 kW
3.7 / 14.5 / 16.7 kW
난방 성능 (최소/표준/최대) [kW]
3.9 / 13.2 / 16.0 kW
3.9 / 13.2 / 15.0 kW
2.5 / 11.0 / 13.4 kW
4.1 / 16.7 / 19.5 kW
정격 냉방 소비전력 (최소/표준/최대)
1.1 / 2.94 / 4.0 kW
0.95 / 2.86 / 4.0 kW
0.8 / 2.72 / 3.6 kW
0.95 / 4.5 / 6.4 kW
정격 난방 소비전력 (최소/표준/최대)
0.71 / 3.35 / 5.3 kW
0.72 / 3.26 / 7.0 kW
0.5 / 3.0 / 4.1 kW
0.71 / 4.55 / 7.0 kW
정격 냉방 운전전류 (최소/표준/최대)
5.8 / 13.7 / 18.2 A
1.8 / 4.7 / 6.5 A
3.8 / 12.6 / 16.5 A
2.0 / 7.3 / 10.1 A
정격 난방 운전전류 (최소/표준/최대)
3.9 / 15.4 / 24.0 A
1.5 / 5.3 / 11.0 A
2.8 / 13.9 / 19.0 A
1.5 / 7.4 / 11.5 A
에너지 소비효율 등급
2
소비효율
4.7
4.9
4.7
액관 지름 (Φ, mm)
9.52 mm
가스관 지름 (Φ, mm)
15.88 mm
장배관 설치한계
75 m
50 m
75 m
고낙차 배관 설치한계
30 m
전원선
0.75 ↑
통신선
0.25~0.75 ㎟
냉매 종류
R-410A
냉매 조작방법
EEV
충진량
2.9 kg
2.6 kg
3.3 kg
실내기
전원사양 [ø, #, V, Hz]
1, 2, 220, 60
송풍기 형식
Turbo
송풍기 모터 출력
97 W
송풍기 수량
1
송풍기 풍량 (최대/중간/최저)
30.0 / 23.5 / 18.5 CMM
28.6 / 23.5 / 19.7 CMM
31.0 / 26.0 / 21.0 CMM
드레인 배관
VP25 mm
제품 무게
20 kg
18 kg
20 kg
포장 무게
24 kg
22 kg
24 kg
제품 치수 (가로×높이×깊이)
840x288x840 mm
포장 치수 (가로×높이×깊이)
895x357x895 mm
판넬 모델명
PC4NUSK1N
판넬 제품 무게
5.9 kg
판넬 포장 무게
8.4 kg
판넬 제품 치수 (가로×높이×깊이)
950x45x950 mm
판넬 포장 치수 (가로×높이×깊이)
1005x100x1005 mm
드레인 펌프
Built In
드레인 펌프 양정
750/24 mm
실외기
전원사양 [ø, #, V, Hz]
1, 2, 220, 60
3, 4, 380, 60
1, 2, 220, 60
3, 4, 380, 60
압축기 형식
Twin BLDC
압축기 출력
4.19 kW
2.82 kW
4.12 kW
압축기 오일 종류
PVE
압축기 오일 초기충진량
1700 cc
1200 cc
1700 cc
팬 풍량
110 CMM
76 CMM
143 CMM
제품 무게
85 kg
84 kg
72 kg
91 kg
포장 무게
87 kg
86 kg
74 kg
96 kg
제품 치수 (가로×높이×깊이)
940x1210x330 mm
940x998x330 mm
940x1420x330 mm
포장 치수 (가로×높이×깊이)
1015x1305x425 mm
1015x1095x425 mm
1015x1595x425 mm
작동 온도 (냉방)
-15~50℃
작동 온도 (난방)
-20~24℃
매뉴얼 다운로드
매뉴얼 파일을 다운로드 받으실 수 있습니다.
삼성 싱글 (천장형 4 Way) 실외기 - 2등급
매뉴얼 파일 (2018.08.13 / 1.19 MB)
CAC_ODU_IM_KO_DB68-05565A-12_180626.pdf
