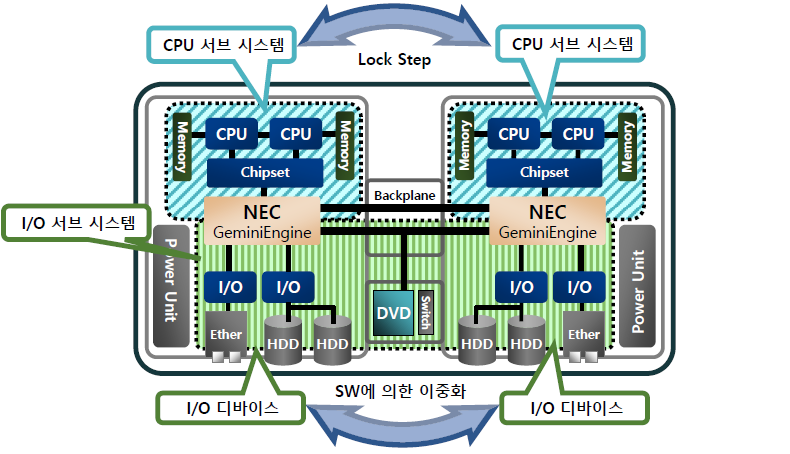

NEC FT 서버(Fault Tolerant Server)의 기본 아키텍쳐
▶ CPU 서브 시스템에서 실행되는 두 개의 요청을 GeminiEngine™이 하나로 통합하여 처리하므로, 두 개의 모듈이 완전히 동일한 동작을 하며, 실질적으로 하나의 CPU 서브 시스템이 동작하는 것과 동일하게 동작합니다.
▶ 두 모듈의 I/O 서브 시스템은 백플레인을 통해 연결되어 있으며, 이중화 상태에서는 두 모듈의 I/O 디바이스가 동시에 동작합니다.
▶ CPU 서브 시스템에서 두 모듈의 I/O 디바이스가 인식되므로, I/O 서브 시스템은 소프트웨어를 통해 이중화 제어가 가능하게 됩니다.
NEC FT 서버(Fault Tolerant Server)의 기본 아키텍쳐
CPU 서브 시스템에서 두 모듈의 모든 I/O 디바이스가 인식되므로, 소프트웨어에 의한 이중화 제어를 실시합니다.
NEC FT 서버(Fault Tolerant Server)의 기본 아키텍쳐
 일반 x86 서버와 FT 서버의 비교

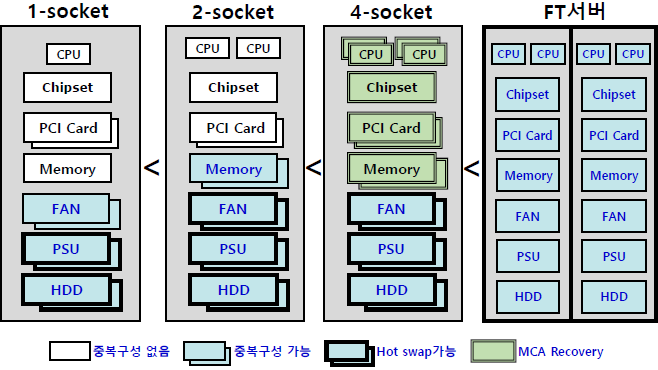

각 서버의 주요 부품에 대한 중복(Redundant) 구성의 비교
NEC FT 서버(Fault Tolerant Server)의 기본 아키텍쳐
▶ 1 소켓 서버 : FAN 중복 구성 및 PSU, HDD 핫스왑
▶ 2 소켓 서버 : 메모리 중복 구성 및 FAN, PSU, HDD 핫스왑
▶ 4 소켓 서버 : MCA 복구에 의한 장애 부분 격리 및 FAN, PSU, HDD 핫스왑
▶ FT 서버 : 모든 주요 부품에 대한 전체 중복 구성 및 핫스왑
 NEC FT 서버의 특징
① 하드웨어 장애가 발생해도 시스템이 중단되지 않습니다.
② 시스템을 운용하면서, 부품 교환 등 유지보수가 가능합니다.
③ 이중화를 위한 특별한 설정이 필요하지 않습니다.
④ 가상화기반 VMware ESXi / Hyper-V / KVM을 지원합니다.

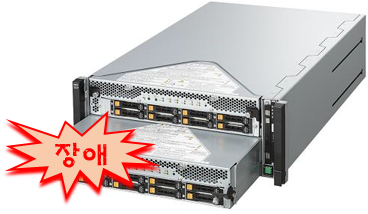

 특징 (1) 하드웨어 장애가 발생해도 시스템이 중단되지 않습니다.
하드웨어의 주요 부품을 이중화하므로, 장애 발생 시에도 비즈니스 연속성을 구현합니다.
특징 (1) 하드웨어 장애가 발생해도 시스템이 중단되지 않습니다.
특정 부분에서 하드웨어 장애가 발생하더라도, 장애가 발생한 부분만 격리/분리가 되고, 장애가 발생하지 않은 모듈은 정상적으로 동작하므로 시스템 중단이 발생하지 않습니다.

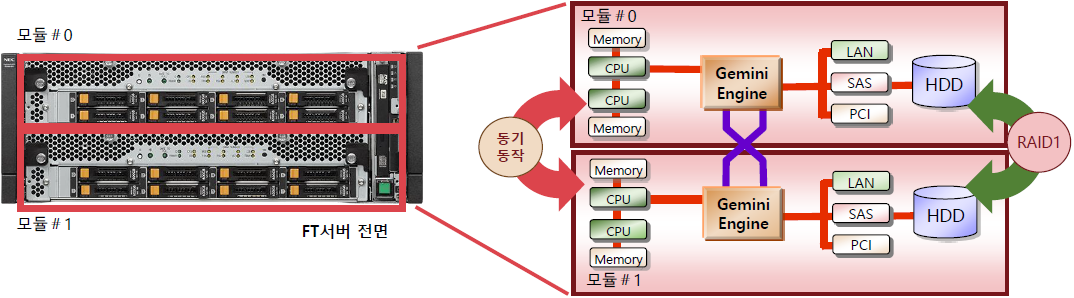

GeminiEngine™ 하드웨어 장애가 발생하더라도, 자동으로 장애가 발생한 부분만 격리
GeminiEngine™(제미니엔진)을 사용하므로, CPU 및 메모리의 성능 저하없이 FT 시스템을 구현하고 있습니다.
【이중화 제어】
GeminiEngine™이 모듈 간의 동기 동작을 관리 하며, 두 모듈이 한 대의 서버처럼 동작하므로, 하드웨어 장애가 발생하더라도, 자동으로 장애가 발생한 부분만 격리시킵니다.
(예: HDD 장애 발생 시, 장애가 발생한 HDD만 격리)
【CPU 처리 성능】
CPU는 Intel® Xeon® 프로세서 E5-2671v4(14코어/2.30GHz) / E5-2630v4(10코어/2.20GHz)를 탑재하므로, 높은 처리 성능을 요하는 다양한 업무 시스템을 유연하게 구축할 수 있습니다.
 특징 (2) 시스템을 운용하면서, 부품 교환 등 유지보수가 가능합니다.
모듈 전체가 핫스왑을 지원하므로, 운용 중에 시스템의 중단없이 장애 부품의 교체가 가능합니다.
장애 발생부터 복구까지 시스템 무중단 운용이 가능

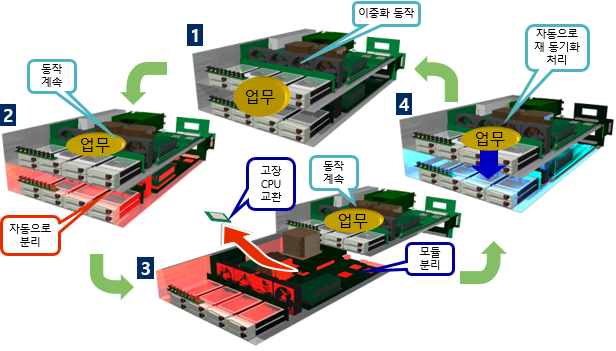

【장애 발생 시의 장애 복구 플로우】
① 정상 운용 시에는 이중화 동작 1대의 서버로써 동작
② 장애 발생시에는 장애 모듈을 분리하고 계속적으로 운용
③ 보수 및 교체 시에도 업무 무정지
④ 업무를 운용하면서 재동기하여 복구
시스템을 운용하면서, 부품 교환 등 유지보수가 가능

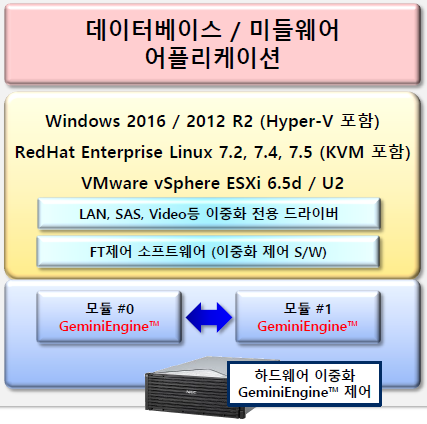

 특징 (3) 이중화를 위한 특별한 설정이 필요하지 않습니다.
Windows/Linux에서 사용하던 소프트웨어를 그대로 설치하여 사용이 가능하며, 기존 환경 그대로 별도의 추가 작업없이 구축이 가능합니다.
【주요 특징】
▶ 사용하던 애플리케이션의 변경(수정)없이 그대로 설치
▶ 일반 x86 서버에 탑재되는 OS와 완전 동일한 버전 설치
▶ OS 및 S/W 라이센스는 서버 1대 분만 적용
▶ 복잡한 이중화 설정이 불필요
이중화를 위한 특별한 설정이 불필요
 특징 (4) 가상화기반 VMware ESXi / Hyper-V / KVM을 지원합니다.

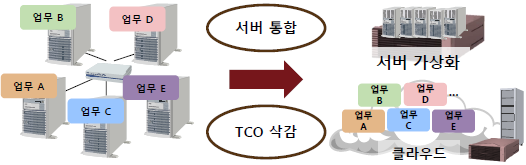

가상화 및 서버 통합으로 한 대의 서버가 담당하는 역할 증가
⇒ 서버 한 대의 장애에 의한 업무 중단 리스크 대폭 증가
가상화 및 서버 통합으로 한 대의 서버가 담당하는 역할 증가
FT 서버에 의한 서버통합(가상화) : 高가용성 시스템 구축가능
▶ FT서버는 시스템의 가용성 향상 및 TCO 삭감의 두 과제를 간단하게 해결
▶ 서버통합(가상화)구축 시, 하드웨어 장애 리스크 및 비용절감 최소화
FT 서버에 의한 서버통합(가상화) : 高가용성 시스템 구축가능

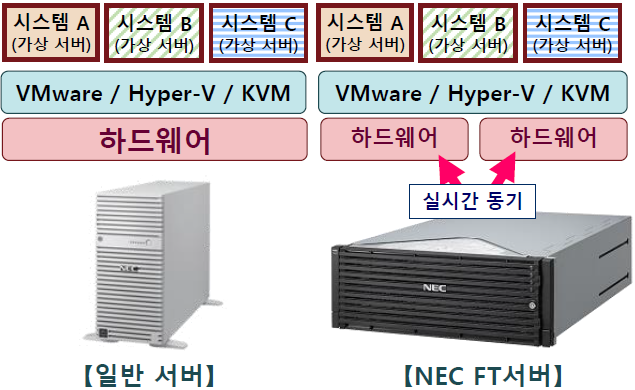

FT 서버에 의한 서버통합(가상화) : 증가하는 리스크 부담을 최소화
【일반 서버의 하드웨어 장애】
⇒ 장애 발생 시, 업무 시스템 정지 가능성 高
가상 서버 전체 다운 등의 장애 리스크 매우 높음
【NEC FT서버의 하드웨어 장애】
⇒ 하드웨어 전체 이중화로 중단없는 운영이 가능
가상 서버 전체 다운 등의 장애 리스크 최소화
FT 서버에 의한 서버통합(가상화) : 증가하는 리스크 부담을 최소화
