삼성 비디오월 UDE-B : LH46UDEBLBB/KR


 스마트 사이니지(비즈니스TV, 단독형, 실외용, 비디오월, 전자칠판 등)




 삼성전자 종합카탈로그 스마트 사이니지 발췌 [2020년 7월/8월]
(samsung_business_catalog_2020-07-08_smart-signage.pdf [1.4MB])

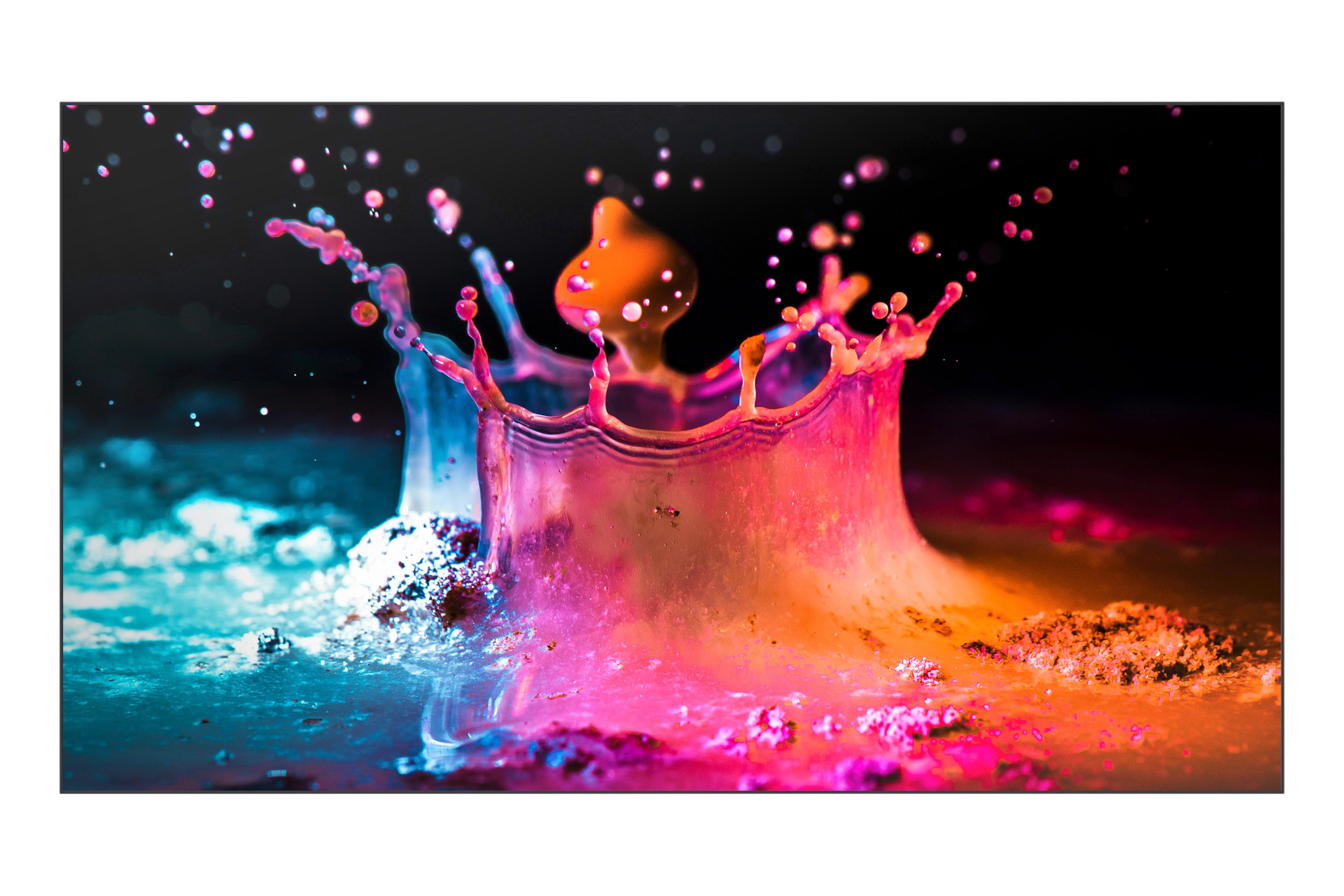

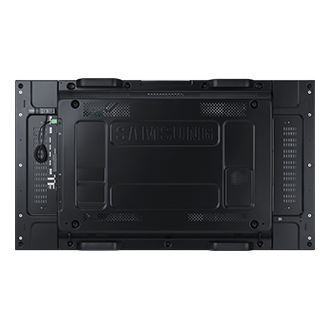

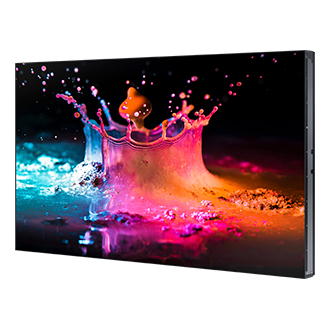

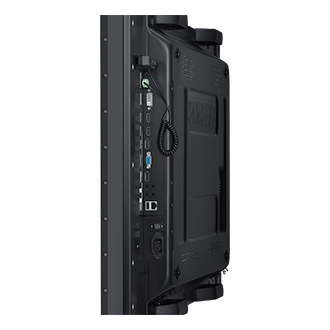

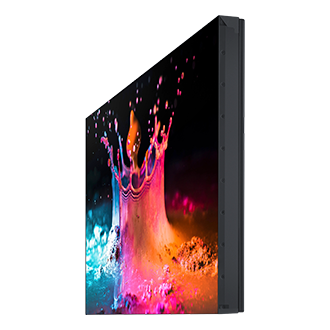

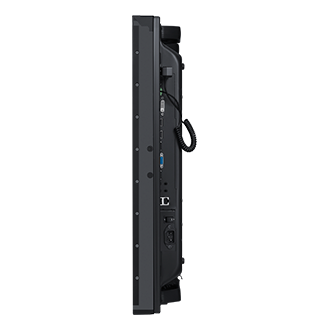

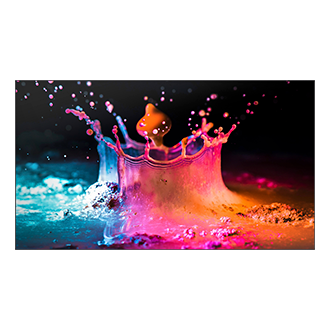

 삼성 스마트 사이니지 제품이미지 - 비디오월 UDE-B 시리즈
 UD46E-B : LH46UDEBLBB/KR 116.8cm (46인치)
 삼성 스마트 사이니지 비디오월 UDE-B 시리즈 : 전체 제품 사양
※ 해상도 1,920 x 1,080 / 500 cd/m2 (Typ.) / 명암비 3,500 : 1
- LH46UDEBLBB/KR (UD46E-B) : 116.8cm (46인치)
※ 해상도 1,920 x 1,080 / 500 cd/m2 (Typ.) / 명암비 4,000 : 1
- LH55UDEBLBB/KR (UD55E-B) : 138.7cm (55인치)
비디오월 UDE-B 시리즈
( UD46E-B / UD55E-B )
LH46UDEBLBB/KR
UD46E-B
LH55UDEBLBB/KR
UD55E-B
해상도 1,920 x 1,080 / 500 cd/m2
(Typ.) / 명암비 3,500 : 1
해상도 1,920 x 1,080 / 500 cd/m2
(Typ.) / 명암비 4,000 : 1
디스플레이대각선 사이즈 (cm)116.8 cm138.7 cm
패널 타입D-LED DID
해상도1920 x 1080
픽셀 피치0.53025mm(수평) x
0.53025mm(수직)
0.63mm(수평) x
0.63mm(수직)
엑티브 디스플레이
사이즈 (H x V)
1018.08mm x 572.67mm1209.6 x 680.4mm
밝기 (Typical)500 cd/m2
명암비3500:14000:1
시야각(수평/수직)178/178
응답속도8 ms
디스플레이 컬러8 bit - 16.7M
색재현성(Color Gamut)72 %
헤이즈(Haze)-
수평주파수30kHz ~ 81kHz
최대 픽셀 주파수148.5MHz
수직주파수48Hz ~ 75Hz
동적 명암비10,000:1
연결성HDMI 입력-
DP 입력-
DVI 입력-
Tuner 입력-
USB-
Component 입력-
Composite 입력-
RGB 입력Analog D-SUB, DVI-D, Display Port 1.2
RGB 출력DP1.2(Loop-out)
IR 입력-
IR 출력-
HDBaseT 입력-
HDBaseT 출력-
오디오 입력Stereo mini Jack
오디오출력Stereo mini Jack
비디오 입력HDMI1,HDMI2
비디오출력-
전원 출력-
RS232 입력-
RS232 출력-
RJ45 입력-
RJ45 출력-
WiFi-
3G Dongle-
Bluetooth-
디자인스탠드 형태N/A
전원정격입력AC 100 - 240 V~ (+/- 10 %), 50/60 Hz
소비전력 (Off Mode)less than 0.5W
소비전력 (On Mode)Max:143W, Typ:120W,
BTU(Max):488W
Max:198W, Typ:176W,
BTU(Max):675W
소비전력 (Sleep Mode)less than 0.5W
크기제품(가로x높이x깊이)1022.1x 576.6 x 97.4 mm1213.5 x 684.3 x 96.6 mm
포장(가로x높이x깊이)1160 x 715 x 280 mm1355 x 809 x 320 mm
무게제품 무게16.2 kg21.5 kg
무게 (박스 포장)22.6 kg29 kg
기구사양VESA 마운트600 x 400 mm
베젤 두께2.3mm(U/L), 1.2mm(R/B)
미디어 플레이어SBB-C/DA/DI (Slide In)
글라스 두께-
글라스 필름-
프레임 재질-
동작조건온도0℃~ 40 ℃
습도10~80 %
기능외장 메모리 슬롯-
특수 기능(*1)
스피커N/A
액세서리기본(*2)
Internal Player
(MagicInfo)
MagicInfo Daisychain
Videowall Support
-
환경에너지효율 등급-
인증정보안전 규격(*3)
EMC(*4)
TouchTouch Technology-
추가 기능터치-
강화 유리N/A
마운트WMN-46VDWMN-55VD
스탠드-
SpecialtyMID-UD46DSMID-UD55DS
(*1)특수 기능
ACM Support(Advanced Color Management), Auto Source Switching & Recovery, Haze 44%, Temperature Sensor, RS232C/RJ45 MDC,Plug and Play (DDC2B), Video Wall(15x15(OSD)), Video Wall Daisy Chain(10x10), Pivot Display, Image Rotation, Button Lock, DP 1.2 Digital Daisy Chain(Supporting UHD Resolution, HDCP support), Smart F/W update, Clock Battery(80hrs Clock Keeping)
(*2)액세서리
Quick Setup Guide, Warranty Card, DP cable, stereo to DB9 cable, Power Cord, Remote Controller, Batteries, External IR cable
(*3)안전 규격
UL (USA) : UL 60950-1, CSA (Canada) : CSA C22.2 No. 60950-1, TUV (Germany) : EN60950-1, NEMKO (Norway) : EN60950-1, KC (Korea) : K60950-1, CCC (China) : GB4943.1-2011, PSB (Singapore) : IEC60950-1, GOST (Russia) : IEC60950-1, EN55022, SIQ (Slovenia) : IEC60950-1, EN55022, PCBC (Poland) : IEC60590-1, EN55022, NOM (Mexico) : NOM-019-SCFI-1993, IRAM (Argentina) : IEC60950-1, SASO (Saudi Arabia) : IEC60950-1
(*4)EMC
FCC (USA) FCC PART 15, SUBPART B CLASS A, CE (EUROPE) EN55022, EN55024, VCCI (JAPAN) V-3 (CISPR22), KCC (KOREA) : KN22, KN24, BSMI (Chinese Taiwan) : CNS13438 (CISPR22), C-TICK (AUSTRALIA) : AS/NZS3548 (CISPR22), CCC(CHINA) : GB9254-2008, GB17625.1-2012
 삼성 스마트 사이니지 매뉴얼 다운로드
 - 비디오월 UDE-B 시리즈 UD46E-B 116.8cm (LH46UDEBLBB/KR)
 사용자 매뉴얼 ver 07 (한국어) [2019-11-25] [3.28 MB]
(LFDUHNKR-02_WEB_UDE-ABC_UHF-E_UHN-E_UMH-E_UMN-E_KR_KOR_191011.0.pdf)

 사용자 매뉴얼 ver 07 (영어) [2019-10-17] [2.14 MB]
(LFDUHNZA-02_WEB_UDE-ABC_UHF-E_UHN-E_UMH-E_UMN-E_NA_ZB_ENG_191011.0.pdf)

 Quick Guide ver 1.0 (한국어) [2016-09-28] [0.01 MB]
(UDE-A_B_C-QSG-KOR_BN68-07319B-03_150911.0.pdf)

 사용자 매뉴얼 ver 1.0 (영어) [2015-07-21] [3.59 MB]
(UD55E-P_S-NA_WebManual_Eng-US.pdf)

 사용자 매뉴얼 ver 1.0 (한국어) [2015-07-21] [4.13 MB]
(UD55E-P_S-KOR_WebManual_Kor.pdf)
