① NEC EXPRESSCLUSTER 기본 구성
일반 구성 및 스탠바이 서버의 효율적인 리소스 활용을 위한 구성

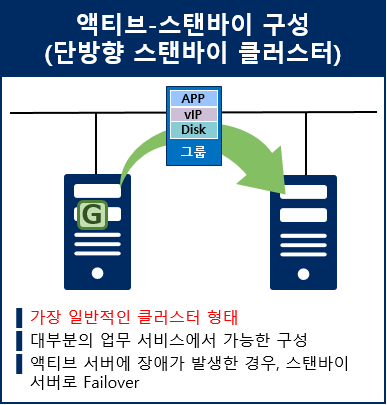

● 액티브-스탠바이 구성 (단방향 스탠바이 클러스터)
  - 가장 일반적인 클러스터 형태
  - 대부분의 업무 서비스에서 가능한 구성
  - 액티브 서버에 장애가 발생한 경우, 스탠바이 서버로 Failover
액티브-스탠바이 구성 (단방향 스탠바이 클러스터)

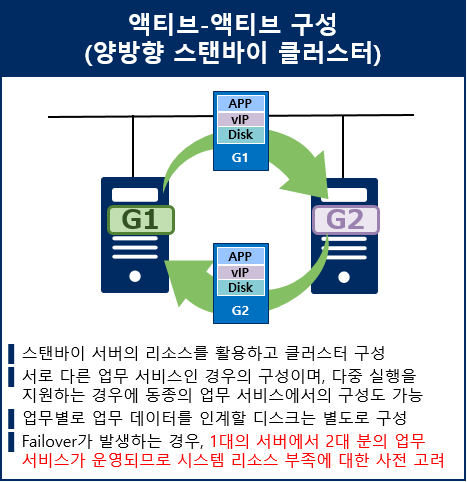

● 액티브-액티브 구성 (양방향 스탠바이 클러스터)
  - 스탠바이 서버의 리소스를 활용하고 클러스터 구성
  - 서로 다른 업무 서비스인 경우의 구성이며, 다중 실행을 지원하는 경우에
    동종의 업무 서비스에서의 구성도 가능
  - 업무별로 업무 데이터를 인계할 디스크는 별도로 구성
  - Failover가 발생하는 경우, 1대의 서버에서 2대 분의 업무 서비스가 운영되므로
    시스템 리소스 부족에 대한 사전 고려
액티브-액티브 구성 (양방향 스탠바이 클러스터)
 ② NEC EXPRESSCLUSTER 스케일 아웃 구성
공유 디스크 및 미러 디스크 방식 모두 스케일 아웃 구성이 가능

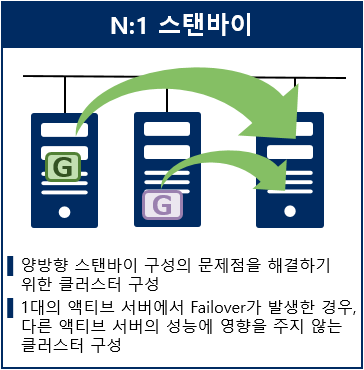

● N:1 스탠바이
  - 양방향 스탠바이 구성의 문제점을 해결하기 위한 클러스터 구성
  - 1대의 액티브 서버에서 Failover가 발생한 경우, 다른 액티브 서버의 성능에
    영향을 주지 않는 클러스터 구성
NEC EXPRESSCLUSTER N:1 스탠바이

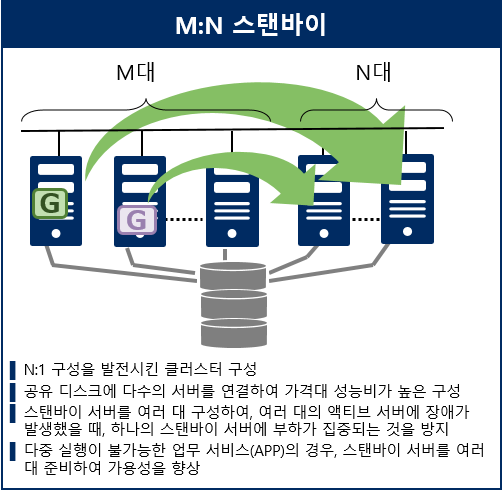

● M:N 스탠바이
  - N:1 구성을 발전시킨 클러스터 구성
  - 공유 디스크에 다수의 서버를 연결하여 가격대 성능비가 높은 구성
  - 스탠바이 서버를 여러 대 구성하여, 여러 대의 액티브 서버에 장애가 발생했을 때,
    하나의 스탠바이 서버에 부하가 집중되는 것을 방지
  - 다중 실행이 불가능한 업무 서비스(APP)의 경우, 스탠바이 서버를 여러 대
    준비하여 가용성을 향상
NEC EXPRESSCLUSTER M:N 스탠바이
 ③ NEC EXPRESSCLUSTER 원격지 클러스터 구성
원격지 클러스터 구성으로 재해 대책(DR) 시스템의 구성이 가능

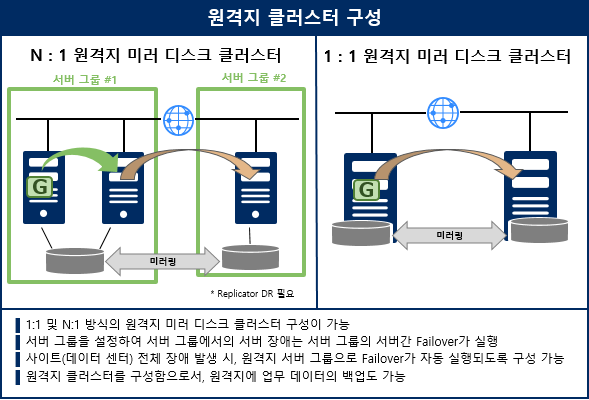

● 원격지 클러스터 구성
▶ N : 1 원격지 미러 디스크 클러스터
▶ 1 : 1 원격지 미러 디스크 클러스터
  - 1:1 및 N:1 방식의 원격지 미러 디스크 클러스터 구성이 가능
  - 서버 그룹을 설정하여 서버 그룹에서의 서버 장애는 서버 그룹의
    서버간 Failover가 실행
  - 사이트(데이터 센터) 전체 장애 발생 시, 원격지 서버 그룹으로 Failover가
    자동 실행되도록 구성 가능
  - 원격지 클러스터를 구성함으로서, 원격지에 업무 데이터의 백업도 가능
NEC EXPRESSCLUSTER N:1 스탠바이
 ④ NEC EXPRESSCLUSTER 가상화 환경의 클러스터 구성
가상화 환경에서도 HA 클러스터를 구성하여 가용성을 향상

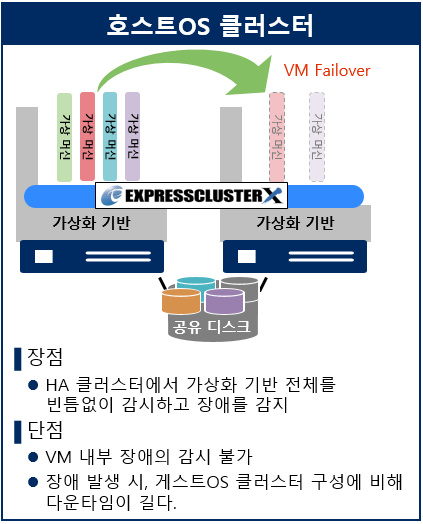

● 호스트OS 클러스터
▶ 장점
  - HA 클러스터에서 가상화 기반 전체를 빈틈없이 감시하고 장애를 감지
▶ 단점
  - VM 내부 장애의 감시 불가
  - 장애 발생 시, 게스트OS 클러스터 구성에 비해 다운타임이 길다.
NEC EXPRESSCLUSTER 호스트OS 클러스터

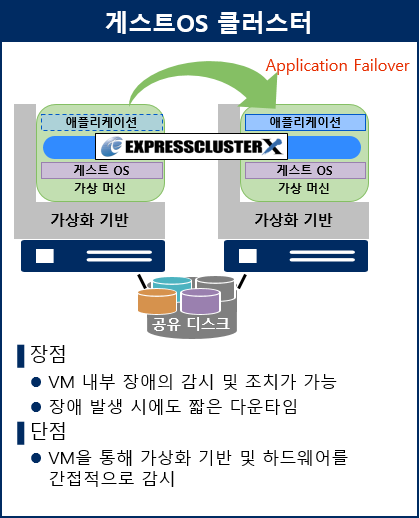

● 게스트OS 클러스터
▶ 장점
  - VM 내부 장애의 감시 및 조치가 가능
  - 장애 발생 시에도 짧은 다운타임
▶ 단점
  - VM을 통해 가상화 기반 및 하드웨어를 간접적으로 감시
NEC EXPRESSCLUSTER 게스트OS 클러스터
 ⑤ NEC EXPRESSCLUSTER 스토리지 전용 서버 이중화 구성
서버를 활용하여 스토리지 이중화 미러링 시스템 구현
▶ 서버의 내장 디스크를 미러링(RAW Partition)하여 블록 공유 스토리지 생성
▶ 업무 서버는 iSCSI를 사용하여 접속. 어떠한 OS/파일시스템도 사용 가능
NEC EXPRESSCLUSTER 스토리지 전용 서버 이중화 구성
 ⑥ NEC EXPRESSCLUSTER 클라우드 환경의 클러스터 구성
NEC EXPRESSCLUSTER X는 클라우드 환경에서의 동작을 공식적으로 지원

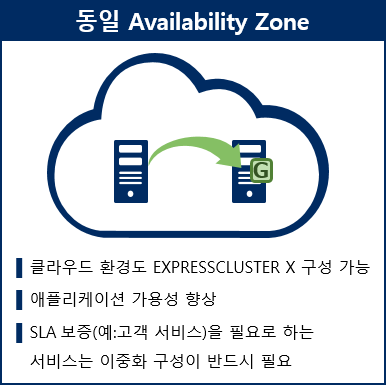

● 동일 Availability Zone
  - 클라우드 환경도 EXPRESSCLUSTER X 구성 가능
  - 애플리케이션 가용성 향상
  - SLA(Service Level Agreement) 보증(예:고객 서비스)을 필요로 하는 서비스는
    이중화 구성이 반드시 필요
NEC EXPRESSCLUSTER 동일 Availability Zone

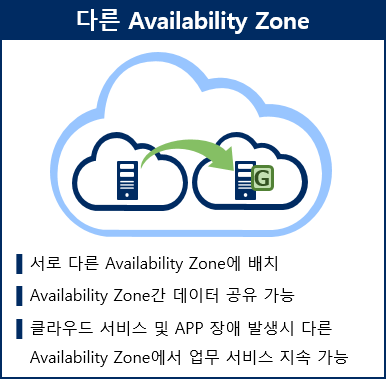

● 다른 Availability Zone
  - 서로 다른 Availability Zone에 배치
  - Availability Zone간 데이터 공유 가능
  - 클라우드 서비스 및 APP 장애 발생시 다른 Availability Zone에서 업무 서비스
    지속 가능
NEC EXPRESSCLUSTER 다른 Availability Zone
 ⑦ NEC EXPRESSCLUSTER - 로컬 서버 + 클라우드 환경의 DR 구성

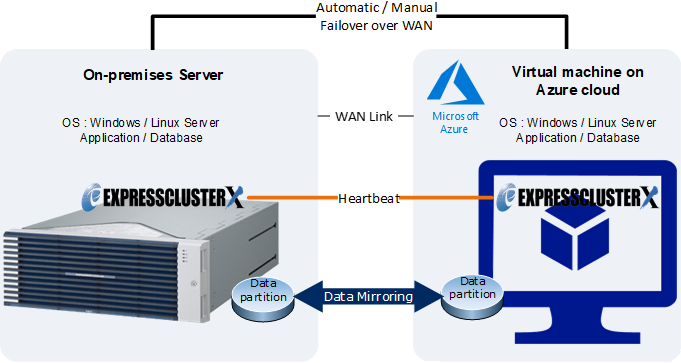

로컬 x86 서버 ↔ 클라우드(Azure, AWS)간 이중화 구성 및 DR 구축
NEC EXPRESSCLUSTER 로컬 서버 + 클라우드 환경의 DR 구성
 ⑧ NEC EXPRESSCLUSTER X SingleServerSafe
NEC EXPRESSCLUSTER X의 기술 노하우를 단일 서버 환경에 적용

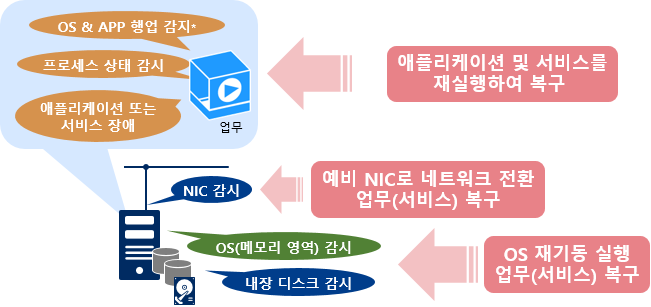

OS 및 애플리케이션의 행업, 서비스 장애를 감지하고, 재실행하여 업무 지속
NEC EXPRESSCLUSTER X SingleServerSafe
 NEC EXPRESSCLUSTER X 모니터링 Agent (옵션)
애플리케이션의 행업(응답 없음) 및 상태 이상까지 빈틈없이 감시
단순 애플리케이션 On/Off 상태 감시뿐만 아니라 정상적인 응답이 돌아오는지 확인
행업 또는 애플리케이션 자체의 Status 장애를 감지하여 정확하게 Failover 실시

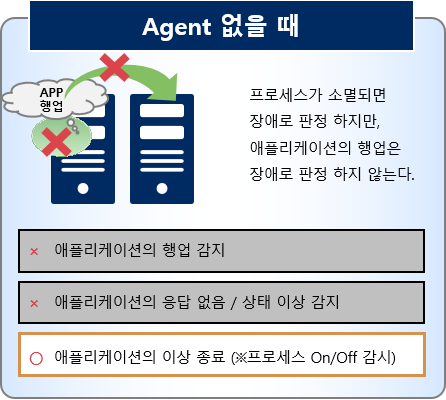

● Agent 없을 때
NEC EXPRESSCLUSTER X 모니터링 Agent (Agent 없을 때)

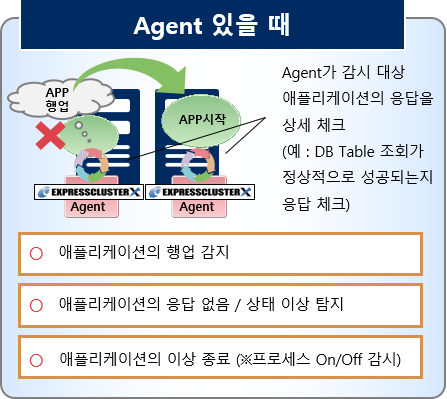

● Agent 있을 때
NEC EXPRESSCLUSTER X 모니터링 Agent (Agent 있을 때)
