Nutanix VM(Guest OS)의 가용성 향상
Nutanix 환경에서 EXPRESSCLUSTER의 동작 검증 테스트 완료
● 하드웨어 장애는 Nutanix에서 검출 가능하지만, 아래의 VM 장애에 대해서는
    EXPRESSCLUSTER와 연계하여 업무 시스템의 가용성을 향상시킬 수 있습니다.
  - NIC 장애
  - 디스크 장애
  - OS Panic 장애
  - 애플리케이션 장애
(CVM : Nutanix의 소프트웨어(AOS) 어플라이언스 가상 머신)
Nutanix(AHV) EXPRESSCLUSTER
NIC 장애 X O
디스크 장애 X O
OS Panic 장애 X O
애플리케이션 장애 X O
CVM 장애 O X

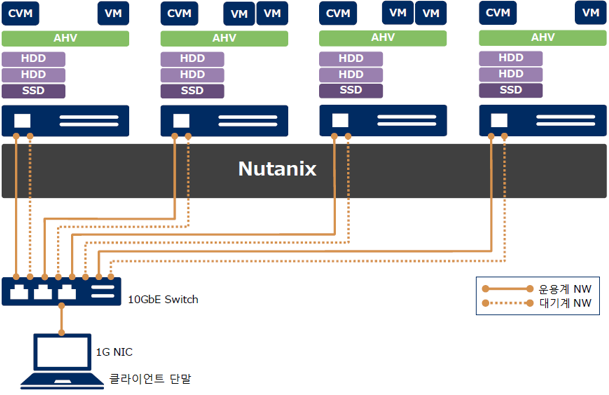

● Nutanix 구성
Nutanix 환경에서 EXPRESSCLUSTER의 동작 검증 테스트 완료(Nutanix 구성)

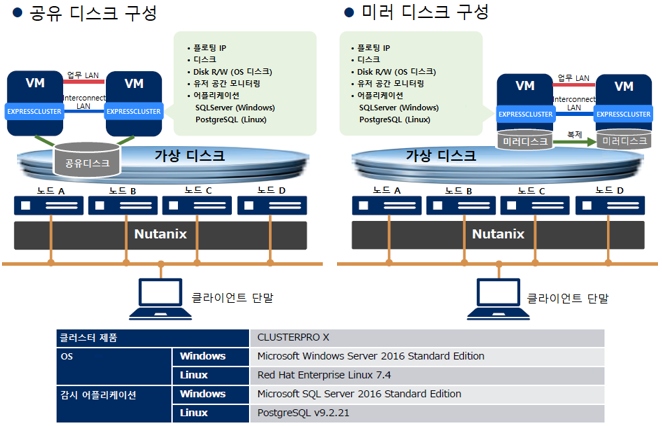

● NEC EXPRESSCLUSTER 구성
Nutanix 환경에서 EXPRESSCLUSTER의 동작 검증 테스트 완료(NEC EXPRESSCLUSTER 구성)
 Microsoft SQL Server Database
SQL Server high availability and disaster recovery partners
SQL Server high availability and disaster recovery partners

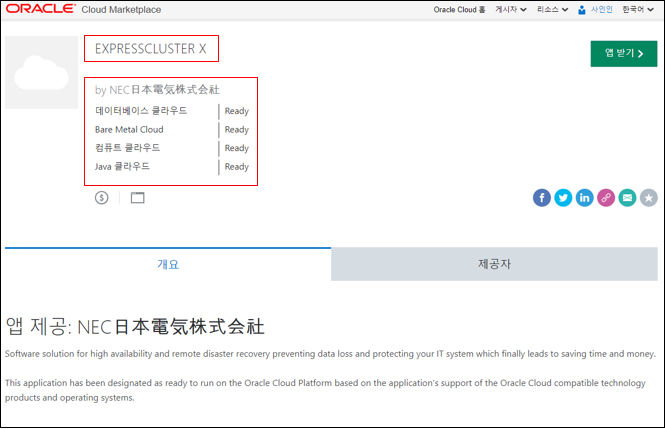

 Oracle Cloud Platform Ready
Oracle Database 및 각종 제품의 인증
Oracle Cloud Platform Ready - Oracle Database 및 각종 제품의 인증

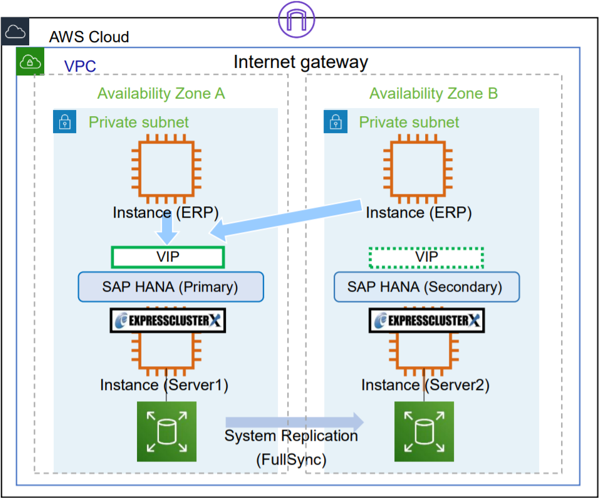

 SAP NetWeaver / SAP HANA
EXPRESSCLUSTER X for SAP NetWeaver / SAP HANA
● SAP NetWeaver와 연계 가능한 전용 모듈을 제공
▶ SAP MMC에서 SAP 구성 요소를 제어할 수 있어 편리한 조작 가능
  - EXPRESSCLUSTER와 상호 통신하는 SAP MMC에서 Failover를 조작하므로
    운영 미스가 발생하지 않습니다.
  - EXPRESSCLUSTER Web UI에서도 직접 조작할 수 있습니다.
● SAP NetWeaver 클러스터에 필요한 기능을 함께 제공
▶ 제품 구성
  - EXPRESSCLUSTER X CD
    (설치 모듈, SAP 연계 모듈, SAP 클러스터 구축 가이드 포함)
  - EXPRESSCLUSTER X for Windows / Linux
  - EXPRESSCLUSTER X System Resource Agent for Windows / Linux
  - EXPRESSCLUSTER X Database Agent for Windows / Linux
  - EXPRESSCLUSTER X File Server Agent for Linux
EXPRESSCLUSTER X for SAP NetWeaver / SAP HANA
EXPRESSCLUSTER X for SAP NetWeaver / SAP HANA

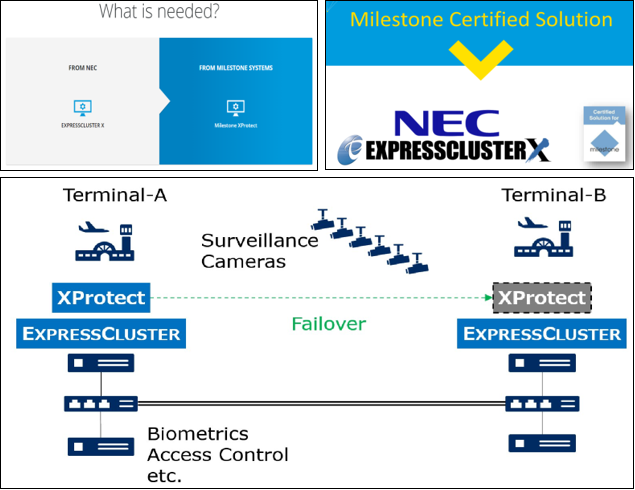

 Milestone Systems XProtect Certified
Milestone Systems XProtect Certified
Milestone Systems XProtect Certified

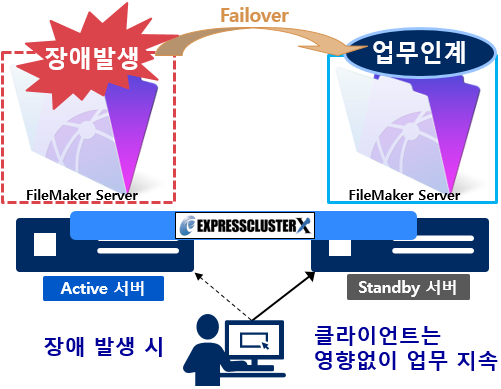

 FileMaker 서버 이중화
FileMaker® Server 전용 클러스터 제품
● FileMaker Server 이중화
  - 장애 발생 시, 자동으로 Failover되며, 다양한 장애로부터 시스템을 보호
FileMaker 서버 이중화
 HPE IceWall 서버 이중화
HPE IceWall 서버 이중화 방식 구성 비교
● 로드 밸런서에 의한 이중화
HPE IceWall 서버 이중화 방식 구성 비교(로드 밸런서에 의한 이중화)

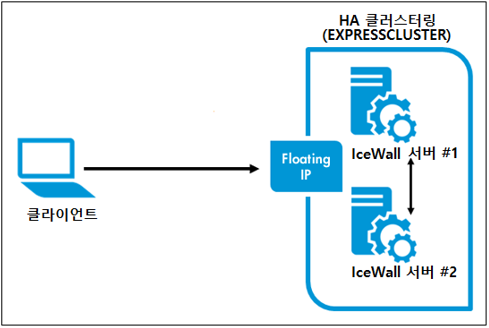

● HA 클러스터링에 의한 이중화
HPE IceWall 서버 이중화 방식 구성 비교(HA 클러스터링에 의한 이중화)
로드 밸런서 NEC EXPRESSCLUSTER X
내결함성 ○ ○
서버 장애는 로드 밸런서가 감지 서버 장애는 EXPRESSCLUSTER가 감지
비용 △ ◎
H/W 구입 비용 (로드 밸런서) 및
도입 비용이 필요		 EXPRESSCLUSTER 라이선스 및 유지 보수 비용
(일반적인 로드 밸런서보다 저렴)
네트워크
구성		 △ ◎
네트워크 세그먼트의 추가가 필요할 수 있음 서버 연결만 필요
구축/설정 △ ◎
물리적 공간이 필요 소프트웨어만 설치
네트워크 지식이 필요 GUI에서 쉽게 클러스터 구축이 가능
관리성 △ / ○ ○
로드 밸런서가 HW 관리 대상으로 추가 됨 HW 관리는 서버만
관리의 용이성은 제품에 따라 GUI에서 클러스터의 관리/조작 가능
부하 분산 ◎ X
부하 분산 가능 부하 분산 불가
성능 ○ △
로드 밸런서의 성능에 따라 해당 서버 성능에 의존
서버 성능의 부족은 부하 분산으로 해소 가능
확장성 ◎ △
스케일 아웃 스케일 업이 모두 가능 기본적으로 스케일 업이 중심
 JP1 / Automatic Job Management System 3
클라우드 서비스에서 작업 관리 시스템의 이중화를 지원

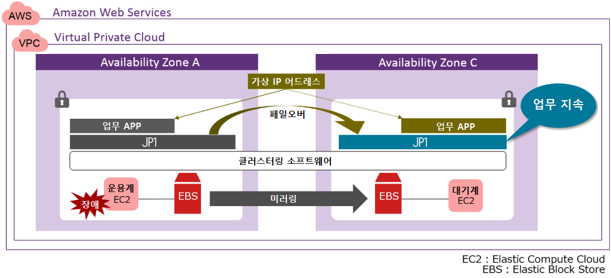

● AWS (Amazon Web Services) 환경에서 중복 구성 예
  - JP1과 업무 응용 프로그램을 배포하고 클러스터링 소프트웨어를 사용하여
    데이터 미러링, AWS의 가상 IP 자원을 이용하여 장애 조치 시간에
    RouteTable 변경(AWS API를 이용하여 VIP로 라우팅 대기 측 인스턴스로
    전환)함으로써 중복 구성을 제공합니다.
클라우드 서비스에서 작업 관리 시스템의 이중화를 지원

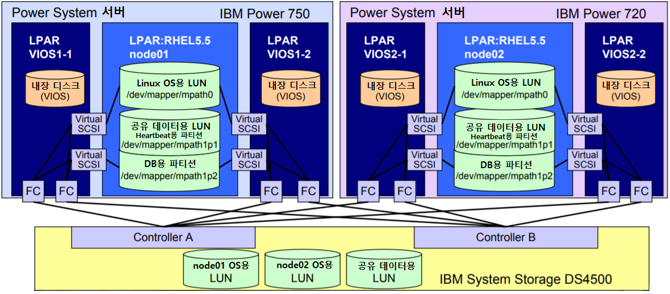

 Linux on Power Systems VIOS Client / DB2
일본 IBM과 함께 Power Systems에서 EXPRESSCLUSTER의 테스트를 진행하여 동작 검증 완료
일본 IBM과 함께 Power Systems에서 EXPRESSCLUSTER의 테스트를 진행하여 동작 검증 완료
 NEC EXPRESSCLUSTER X 소개 자료
NEC EXPRESSCLUSTER X 제품 소개 자료 (카탈로그)
　파일명 : expresscluster_introduction_fhubis.pdf
NEC EXPRESSCLUSTER X 4.1 소개 자료
　파일명 : ecx41-product-introduction_fhubis.pdf
