EXPRESSCLUSTER 클러스터 디스크 구성 형태




 ① NEC 클러스터 디스크 구성 : 공유 디스크

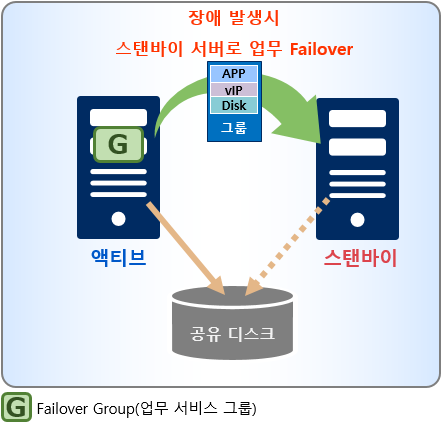

고성능 / 대용량이 필요한 대규모 시스템에 적합한 공유 디스크 구성
▶ 공유 디스크의 특징인 고성능 / 높은 신뢰성 / 대용량이 요구되는 시스템
▶ 공유 디스크 제어는 SCSI 리저브와 같이 하드웨어에 의존하지 않으므로,
    HW 호환성이 매우 우수함.
NEC 클러스터 디스크 구성 : 공유 디스크

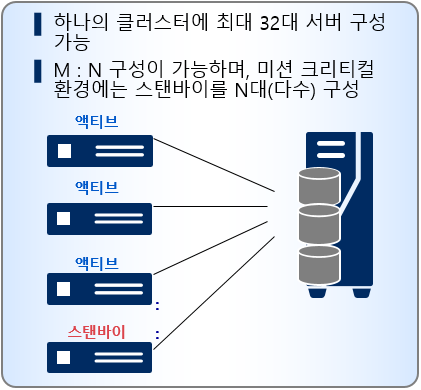

하나의 클러스터에 최대 32대 서버 구성 가능
M:N 구성이 가능하며, 미션 크리티컬 환경에는 스탠바이를 N대(다수) 구성
하나의 클러스터에 최대 32대 서버 구성 가능
 ② NEC 클러스터 디스크 구성 : 미러 디스크
가격대 성능비가 높은 HA 클러스터 시스템 구성

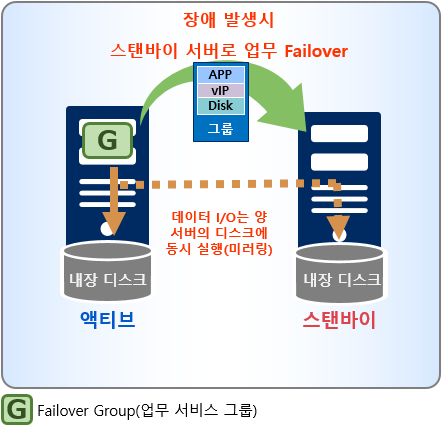

▶ 서버 간 내장 디스크를 미러링하여, 업무 데이터를 저장하는 클러스터 구성
▶ 네트워크를 통해 내장 디스크를 미러링하므로, 저비용 고효율 클러스터 구성 가능
NEC 클러스터 디스크 구성 : 미러 디스크

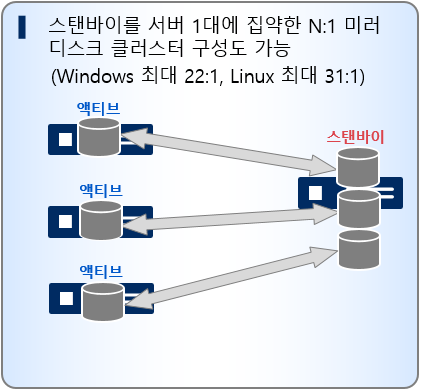

스탠바이를 서버 1대에 집약한 N:1 미러 디스크 클러스터 구성도 가능
(Windows 최대 22:1, Linux 최대 31:1)
스탠바이를 서버 1대에 집약한 N:1 미러 디스크 클러스터 구성도 가능
 ③ NEC 클러스터 디스크 구성 : 하이브리드 디스크
원격지 클러스터 구성에 최적화된 하이브리드 디스크 구성
▶ 공유 디스크의 성능과 미러 디스크의 유연성이 필요한 원격지 클러스터에 적합
▶ 데이터 미러링을 내장 디스크로 구성하는 형태의 저비용 구성 가능

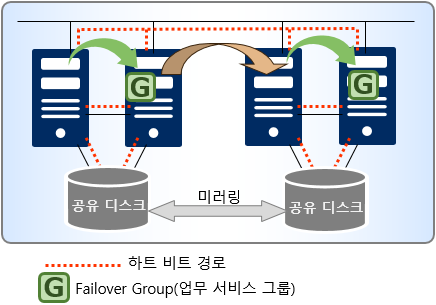

● 하이브리드 디스크 (공유 디스크간 미러링)
NEC 클러스터 디스크 구성 : 하이브리드 디스크 (공유 디스크간 미러링)

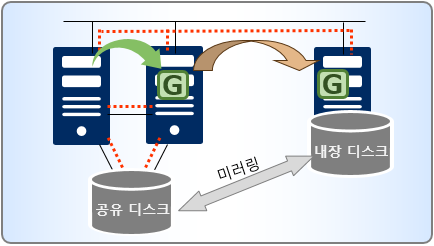

● 하이브리드 디스크 (공유 디스크 - 내장 디스크간 미러링)
NEC 클러스터 디스크 구성 : 하이브리드 디스크 (공유 디스크 - 내장 디스크간 미러링)
 ④ NEC 클러스터 디스크 구성 : 가상화 환경
    (호스트 OS간 클러스터 / 관리용 OS간 클러스터 구성)
가상화 환경의 가용성을 향상을 위한 호스트 클러스터 구성
하드웨어, 네트워크, 가상화 기반의 장애로 부터 가상 머신을 보호
● 장애 감지 범위
▶ 하드웨어(물리적) 관점
  - 시스템 디스크 I/O 장애
  - 공유 디스크 I/O 장애
  - 네트워크 I/O 장애
▶ 소프트웨어 관점
  - 가상화 기반(하이퍼바이저) 행업
  - 가상 머신 정지
● 지원 하는 가상화 기반
▶ vSphere, XenServer, Hyper-V, KVM, Solaris 컨테이너(존)

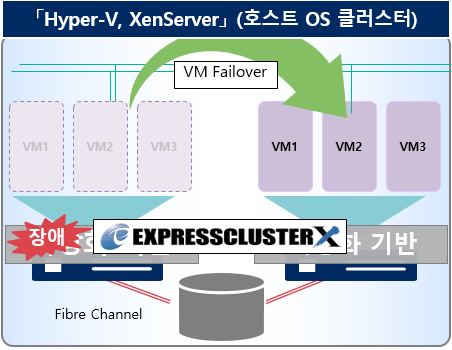

● 「Hyper-V, XenServer」 (호스트 OS 클러스터)
NEC 클러스터 디스크 구성 : 가상화 환경「Hyper-V, XenServer」 (호스트 OS 클러스터)

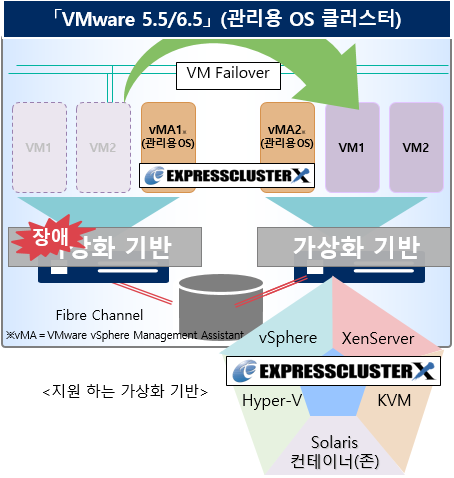

● 「VMware 5.5/6.5」 (관리용 OS 클러스터)
NEC 클러스터 디스크 구성 : 가상화 환경「VMware 5.5/6.5」 (관리용 OS 클러스터)
 ④ NEC 클러스터 디스크 구성 : 가상화 환경
    (게스트OS간 클러스터 구성)

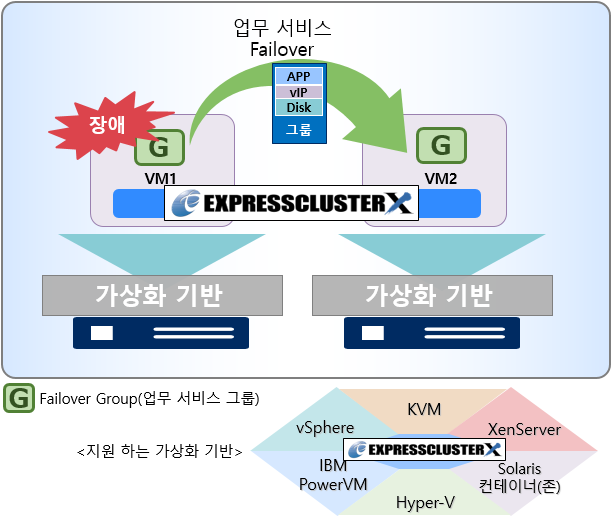

가상화 환경의 가용성을 향상을 위한 게스트OS 클러스터 구성
▶ 물리 서버의 클러스터 구성처럼 VM간 클러스터 구성도 가능
▶ 가상 머신 내부를 정밀하게 감시하여, 시스템 장애 감지
● 장애 감지 범위
▶ 하드웨어 (가상 머신) 관점
  - 시스템 디스크 I/O 장애
  - 업무 데이터 저장용 디스크 I/O 장애
  - 네트워크 I/O 장애
▶ 소프트웨어 관점
  - 게스트 OS 행업
  - 애플리케이션 중지 또는 행업
● 지원 하는 가상화 기반
▶ vSphere, XenServer, Hyper-V, KVM, Solaris 컨테이너(존), IBM PowerVM
NEC 클러스터 디스크 구성 : 가상화 환경(게스트OS간 클러스터 구성)
 NEC 클러스터 디스크 구성 : 기타 클러스터 구성
고객 환경에 적합한 디스크 구성을 선택 합니다.
▶ 디스크 Less 클러스터 구성
  - 업무 데이터의 인계가 필요 없는 클러스터 구성
  - 가장 심플한 HW, OS, APP 이중화 시스템
NEC 클러스터 디스크 구성 : 디스크 Less 클러스터 구성
▶ 혼합형 클러스터 구성
  - 공유 디스크와 내장 디스크 각각의 업무 데이터 인계가 필요한 환경
  - 일부 매우 중요한 데이터는 미러링하여 이중 보관이 필요한 경우
  - 미러 디스크 구성으로 운영을 시작한 뒤, 업무 데이터가 증가함에 따라
    공유 디스크를 추가 도입하는 경우
NEC 클러스터 디스크 구성 : 혼합형 클러스터 구성
▶ NAS 클러스터 구성
  - 서버 간 업무 데이터 인계를 NAS로 사용하는 클러스터
  - 개발 환경 등, 편리성 향상이 필요한 환경
NEC 클러스터 디스크 구성 : NAS 클러스터 구성
