삼성 대형건물용 시스템에어컨 제품

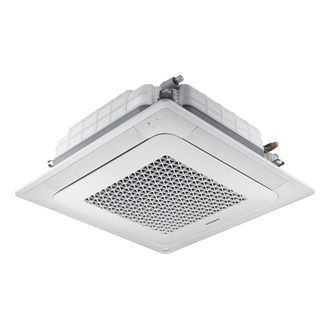

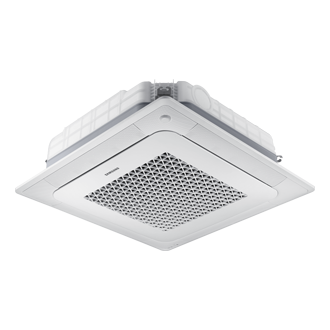

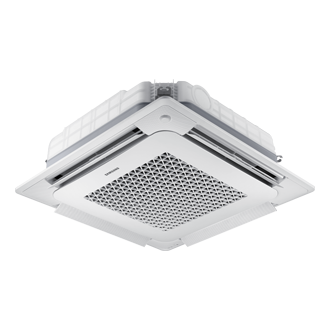

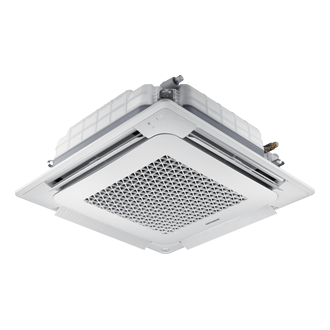

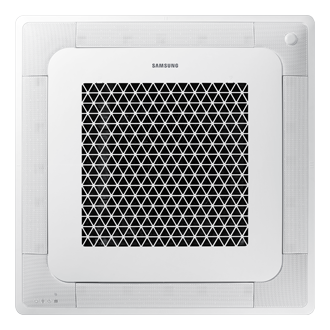

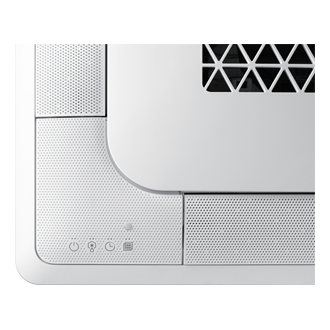

 삼성 냉난방 실내기_무풍 4Way : 전체 제품 사양
AM052NN4DBH1(5.2KW) / AM060NN4DBH1(6.0KW)
AM072NN4DBH1(7.2KW) / AM083NN4DBH1(8.3KW)
AM100NN4DBH1(10.0KW) / AM110NN4DBH1(11.0KW)
AM130NN4DBH1(13.0KW) / AM145NN4DBH1(14.5KW)
5.2 KW 6.0 KW 7.2 KW 8.3 KW 10.0 KW 11.0 KW 13.0 KW 14.5 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 5.20 kW6.00 kW7.20 kW8.30 kW10.00 kW11.00 kW13.00 kW14.50 kW
정격 난방 6.00 kW6.80 kW8.10 kW9.30 kW11.00 kW12.80 kW14.50 kW16.30 kW
소비 전력 정격 냉방 34 W42 W50 W73 W82 W77 W99 W
정격 난방 34 W42 W50 W73 W82 W77 W99 W
운전 전류 정격 냉방 0.23 A0.29 A0.37 A0.5 A0.58 A0.54 A0.79 A
정격 난방 0.23 A0.29 A0.37 A0.5 A0.58 A0.54 A0.79 A
송풍기 풍량(강/약/미) Turbo Fan
표준 기외정압 65 x 1 mmAq
표준 기외정압
(최소/정격/최대)		 AM052NN4DBH1(5.2KW) : 15.5/14.0/12.0 Pa
AM060NN4DBH1(6.0KW) : 16.5/15.5/13.0 Pa
AM072NN4DBH1(7.2KW) : 17.5/16.0/14.0 Pa
AM083NN4DBH1(8.3KW) : 19.5/17.0/16.0 Pa
AM100NN4DBH1(10.0KW) : 22.0/19.5/17.0 Pa
AM110NN4DBH1(11.0KW) : 24.0/22.0/20.0 Pa
AM130NN4DBH1(13.0KW) : 27.0/25.0/22.0 Pa
AM145NN4DBH1(14.5KW) : 29.0/27.0/24.0 Pa
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.7 mm15.88 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 15.00 kg16.50 kg18.50 kg20.50 kg
포장 중량 18.00 kg19.50 kg21.50 kg23.50 kg
제품 치수
(가로x높이x깊이)		 840 x 204 x 840 mm(11.0KW) 840 x 246 x 840 mm
(13.0KW,14.5KW)
840 x 288 x 840 mm
포장 치수
(가로x높이x깊이)		 898 x 275 x 898 mm(11.0KW) 898 x 316 x 898 mm
(13.0KW,14.5KW)
898 x 357 x 898 mm
판넬 모델명 PC4NUFK1N
제품 중량 6.3 kg
포장 중량 8.7 kg
제품 치수 950 x 64 x 950 mm (가로x높이x깊이)
포장 치수 1010 x 117 x 1000 mm (가로x높이x깊이)
매뉴얼 파일을 다운로드 받으실 수 있습니다.
냉난방 실내기_무풍 4Way 매뉴얼 파일 DVM_4way_IM_KO_DB68-07872A-00_180219.pdf
 삼성 냉난방 실내기_무풍 4Way-미니 : 전체 제품 사양
AM032NNNDBH1(3.2KW) / AM040NNNDBH1(4.0KW)
AM052NNNDBH1(5.2KW) / AM060NNNDBH1(6.0KW)
3.2 KW 4.0 KW 5.2 KW 6.0 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 3.20 kW4.00 kW5.20 kW6.00 kW
정격 난방 3.60 kW4.50 kW6.00 kW6.80 kW
소비 전력 정격 냉방 18 W20 W28 W31 W
정격 난방 18 W20 W28 W31 W
운전 전류 정격 냉방 0.18 A0.2 A0.28 A0.31 A
정격 난방 0.18 A0.2 A0.28 A0.31 A
송풍기 풍량(강/약/미) Turbo Fan
표준 기외정압 65 x 1 mmAq
표준 기외정압
(최소/정격/최대)		 AM032NNNDBH1(3.2KW) : 10.00/8.50/7.50 Pa
AM040NNNDBH1(4.0KW) : 10.50/9.00/7.50 Pa
AM052NNNDBH1(5.2KW) : 13.00/11.00/9.50 Pa
AM060NNNDBH1(6.0KW) : 13.50/12.00/10.20 Pa
배관 액관 지름 6.35 mm
가스관 지름 12.7 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 12.00 kg
포장 중량 14.00 kg
제품 치수
(가로x높이x깊이)		 575 x 250 x 575 mm
포장 치수
(가로x높이x깊이)		 623 x 298 x 653 mm
판넬 모델명 PC4SUFK1N
제품 중량 2.7 kg
포장 중량 3.9 kg
제품 치수 620 x 57 x 620 mm (가로x높이x깊이)
포장 치수 670 x 120 x 655 mm (가로x높이x깊이)

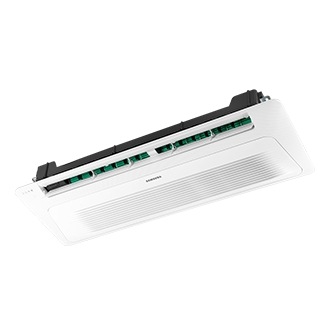

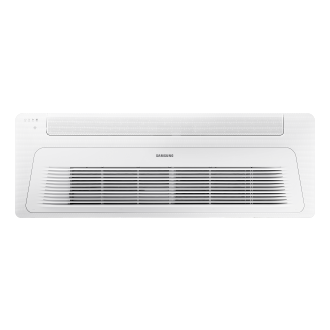

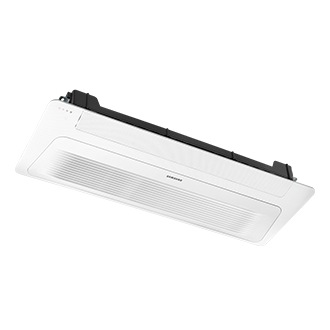

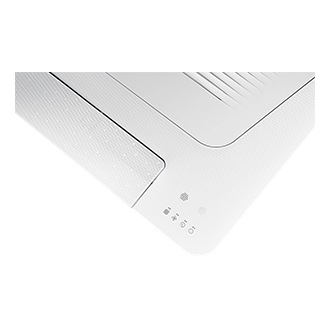

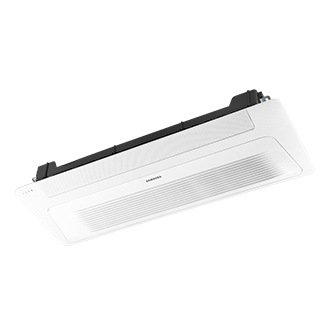

 삼성 천장형 실내기_무풍 시스템에어컨 1 Way : 전체 제품 사양
AM020MN1DBH1(2.0 KW,중형) / AM023MN1DBH1(2.3 KW)
AM020MN1DBH2(2.0 KW,소형) / AM016MN1DBH2(1.6 KW)
AM032MN1DBH1(3.2 KW) / AM040MN1DBH1(4.0 KW)
AM052MN1DBH1(5.2 KW) / AM060MN1DBH1(6.0 KW)
AM072MN1DBH1(7.2 KW)
2.0 KW
중형		 2.3 KW 2.0 KW
소형		 1.6 KW 3.2 KW 4.0 KW 5.2 KW 6.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 2.0 kW2.3 kW2.0 kW1.6 kW3.2 kW4.0 kW5.2 kW6.0 kW7.2 kW
정격 난방 2.3 kW2.6 kW2.3 kW1.8 kW3.6 kW4.5 kW6.0 kW6.8 kW8.1 kW
소비 전력 정격 냉방 0.042kW0.025kW0.024kW0.047kW0.050kW0.054kW0.058kW0.084kW
정격 난방 0.042kW0.025kW0.024kW0.047kW0.050kW0.054kW0.058kW0.084kW
운전 전류 정격 냉방 0.21 A0.15 A0.14 A0.24 A0.26 A0.29 A0.42 A
정격 난방 0.21 A0.15 A0.14 A0.24 A0.26 A0.29 A0.42 A
송풍기 형식 Crossflow Fan
출력 (W x n) 27 x 1 W54 x 1 W
풍량(강/약/미) AM020MN1DBH1(2.0KW,중형) : 6.00 / 5.00 / 4.00 CMM
AM023MN1DBH1(2.3KW) : 6.00 / 5.00 / 4.00 CMM
AM020MN1DBH2(2.0KW,소형) : 5.10 / 4.60 / 4.30 CMM
AM016MN1DBH2(1.6KW) : 4.80 / 4.30 / 4.10 CMM
AM032MN1DBH1(3.2KW) : 7.00 / 6.00 / 5.00 CMM
AM040MN1DBH1(4.0KW) : 8.00 / 7.00 / 6.00 CMM
AM052MN1DBH1(5.2KW) : 12.00 / 11.00 / 10.00 CMM
AM060MN1DBH1(6.0KW) : 15.00 / 13.00 / 11.00 CMM
AM072MN1DBH1(7.2 KW) : 16.50 / 14.50 / 12.00 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm
가스관 지름 12.7 mm
배수관 VP20 (OD 26, ID 20)
배선 전원선 2.5 ㎟
통신선 0.75 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 10.0 kg8.0 kg14.0 kg
포장 중량 12.0 kg10.0 kg16.5 kg
제품 치수
(가로x높이x깊이)		 970x135x410 mm740x135x360 mm1,200x138x450 mm
포장 치수
(가로x높이x깊이)		 1,173x231x487 mm895x223x435 mm1,435x224x525 mm
판넬 모델명 PC1NWSK3NPC1MWSK3NPC1BWSK3N
제품 중량 4.3 kg2.6 kg5.0 kg
포장 중량 6.3 kg3.8 kg7.0 kg
제품 치수
(가로x높이x깊이)		 1,198x35x500 mm960x35x420 mm1,410x35x500 mm
포장 치수
(가로x높이x깊이)		 1,262x122x566 mm1,003x112x480 mm1,474x122x566 mm
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_무풍 시스템에어컨 1 Way 매뉴얼 파일 DVM_1way_IM_KO_DB68-07247A-02_180119-1.pdf

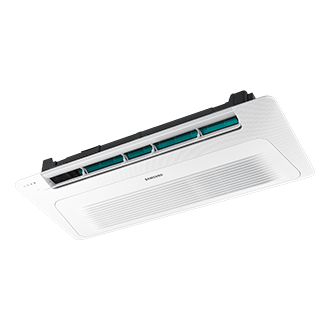

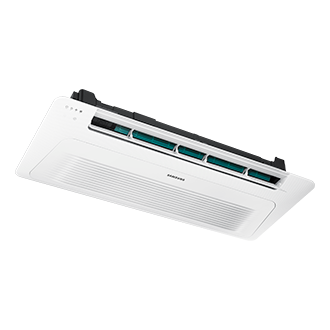

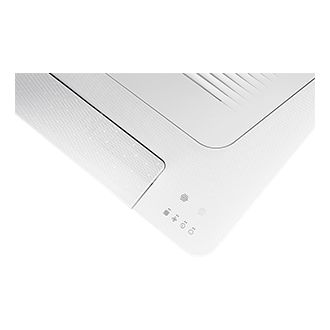

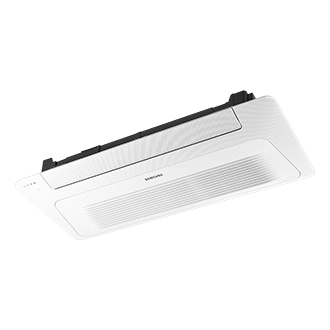

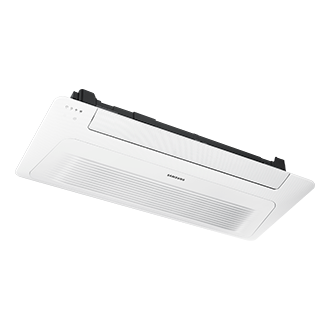

 삼성 천장형 실내기_무풍 시스템에어컨 1 Way 청정 : 전체 제품 사양
AM016MN1PBH2(1.6 KW) / AM020MN1PBH2(2.0 KW, 소형)
AM020MN1PBH1(2.0 KW, 중형) / AM023MN1PBH1(2.3 KW)
AM032MN1PBH1(3.2 KW) / AM040MN1PBH1(4.0 KW)
AM052MN1PBH1(5.2 KW) / AM060MN1PBH1(6.0 KW)
AM072MN1PBH1(7.2 KW)
1.6 KW 2.0 KW
소형		 2.0 KW
중형		 2.3 KW 3.2 KW 4.0 KW 5.2 KW 6.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 1.6 kW2.0 kW2.0 kW2.3 kW3.2 kW4.0 kW5.2 kW6.0 kW7.2 kW
정격 난방 1.8 kW2.3 kW2.3 kW2.6 kW3.6 kW4.5 kW6.0 kW6.8 kW8.1 kW
소비 전력 정격 냉방 0.019kW0.020kW0.023kW0.026kW0.035kW0.059kW0.066kW0.070kW
정격 난방 0.019kW0.020kW0.023kW0.026kW0.037kW0.059kW0.066kW0.077kW
운전 전류 정격 냉방 0.09 A0.10 A0.12 A0.13 A0.18 A0.30 A0.33 A0.35 A
정격 난방 0.09 A0.10 A0.12 A0.13 A0.19 A0.30 A0.33 A0.38 A
송풍기 형식 Crossflow Fan
출력 (W x n) 27 x 1 W54 x 1 W
풍량(강/약/미) AM016MN1PBH2(1.6KW) : 4.80 / 4.30 / 4.10 CMM
AM020MN1PBH2(2.0KW, 소형) : 5.10 / 4.60 / 4.30 CMM
AM020MN1PBH1(2.0KW, 중형) : 6.00 / 5.00 / 4.00 CMM
AM023MN1PBH1(2.3KW) : 6.00 / 5.00 / 4.00 CMM
AM032MN1PBH1(3.2KW) : 7.00 / 6.00 / 5.00 CMM
AM040MN1PBH1(4.0KW) : 8.00 / 7.00 / 6.00 CMM
AM052MN1PBH1(5.2KW) : 12.00 / 11.00 / 10.00 CMM
AM060MN1PBH1(6.0KW) : 15.00 / 13.00 / 11.00 CMM
AM072MN1PBH1(7.2KW) : 16.50 / 14.50 / 12.00 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm
가스관 지름 12.7 mm
배수관 VP20 (OD 26, ID 20)VP25 (OD 32,ID 25)
배선 전원선 2.5 ㎟
통신선 0.75 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 8.0 kg10.0 kg13.5 kg
포장 중량 9.5 kg12.0 kg16.5 kg
제품 치수
(가로x높이x깊이)		 740x135x360 mm970x135x410 mm1,200x138x450 mm
포장 치수
(가로x높이x깊이)		 895x223x435 mm1,173x231x487 mm1,435x224x525 mm
판넬 모델명 PC1MWCK3NPC1NWCK3NPC1BWCK3N
제품 중량 3.9 kg5.6 kg6.9 kg
포장 중량 5.3 kg7.8 kg9.3 kg
제품 치수
(가로x높이x깊이)		 960x35x420 mm1,198x35x500 mm1,410x35x500 mm
포장 치수
(가로x높이x깊이)		 1,003x164x480 mm1,262x169x568 mm1,482x169x568 mm
매뉴얼 파일을 다운로드 받으실 수 있습니다.
AM016MN1PBH2(1.6 KW) 모델 매뉴얼 파일 (1.01MB) DVM_1way_IM_KO_DB68-07312A-01_170818-1.pdf
AM016MN1PBH2(1.6 KW) 이외 모델 매뉴얼 파일 (8.92MB) DVM_1way_IM_KO_DB68-07247A-02_180119-1.pdf
 삼성 대형건물용 실외기 DVM S 고효율 한랭지형 : 전체 제품 사양
AM080FXVHHH1(23.0 KW) / AM100FXVHHH1(29.0 KW)
AM120FXVHHH1(34.8 KW) / AM140FXVHHH1(40.6 KW)
AM160FXVHHH1(46.4 KW) / AM180FXVHHH1(52.2 KW)
AM200FXVHHH1(58.0 KW) / AM220HXVHHH1(63.8 KW)
23.0 KW 29.0 KW 34.8 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW 63.8 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 HEAT PUMP
성능 정격 냉방 23.0 kW29.0 kW34.8 kW40.6 kW46.4 kW52.2 kW58.0 kW63.8 kW
정격 난방 26.5 kW32.6 kW39.2 kW45.7 kW52.2 kW59.1 kW63.0 kW69.3 kW
저온난방 -15℃ 23.8 kW29.7 kW33.1 kW40.7 kW46.1 kW51.0 kW53.1 kW57.6 kW
소비
전력		 통합 냉방 소비전력 1.14 kW1.51 kW1.95 kW2.39 kW2.82 kW3.42 kW3.91 kW5.15 kW
통합 난방 소비전력 8.09 kW11.55 kW13.10 kW15.42 kW18.35 kW21.14 kW22.27 kW25.95 kW
저온 난방 소비전력
(-15℃) (kW)		 10.9014.5316.7019.5021.8025.0025.8030.30
효율 에너지 소비효율 등급 1등급
냉난방 효율
(EERa)		 6.806.406.105.875.645.905.27
통합 냉방 효율
(IEER)		 10.3049.8059.3249.1328.8808.5239.0898.082
통합 난방 효율
(COP)		 3.2962.9912.8833.0572.8562.7642.7052.460
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 10.73 A13.21 A17.01 A17.34 A20.64 A25.10 A32.20 A43.76 A
정격 난방 11.23 A14.53 A17.84 A18.99 A20.31 A23.95 A26.42 A32.20 A
최대 19.9 A22.9 A26.0 A31.8 A38.4 A38.5 A42.7 A50.0 A
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A60 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 (CMM) 205225270285295310
최대 기외정압 8 mmAq
배관 액관 지름 (mm) 9.5212.7015.88
가스관 지름 (mm) 19.0522.2228.58
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 6.5 kg8.4 kg11.0 kg
본체
치수		 제품 중량 192 kg288 kg308 kg
포장 중량 203 kg301 kg318 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 -25 ~ 24℃
 삼성 대형건물용 실외기 DVM S 동시냉난방형 : 전체 제품 사양
AM080FXVGHR1(23.0 KW) / AM100FXVGHR1(29.0 KW)
AM120FXVGHR1(34.8 KW) / AM140FXVGHR1(40.6 KW)
AM160FXVGHR1(46.4 KW) / AM180FXVGHR1(52.2 KW)
AM200FXVGHR1(58.0 KW)
23.0 KW 29.0 KW 34.8 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 HEAT RECOVERY
성능 정격 냉방 23.0 kW29.0 kW34.8 kW40.6 kW46.4 kW52.2 kW58.0 kW
정격 난방 26.5 kW32.6 kW39.2 kW45.7 kW52.2 kW59.1 kW63.0 kW
저온난방 -15℃ 21.1 kW26.4 kW30.5 kW37.5 kW41.0 kW45.0 kW49.0 kW
소비
전력		 통합 냉방 소비전력 2.12 kW2.21 kW2.39 kW3.39 kW3.85 kW4.43 kW4.78 kW
통합 난방 소비전력 8.45 kW10.90 kW12.57 kW15.55 kW17.66 kW18.78 kW20.77 kW
저온 난방 소비전력
(-15℃) (kW)		 10.5013.3014.4018.6021.2022.5024.00
효율 에너지 소비효율 등급 2등급1등급2등급
냉난방 효율
(EERa)		 4.995.454.99
통합 냉방 효율
(IEER)		 7.1737.3438.2137.2987.3497.2247.300
통합 난방 효율
(COP)		 2.8082.6412.6882.6872.6312.7582.687
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 10.97 A13.51 A15.70 A18.57 A23.47 A25.66 A32.92 A
정격 난방 10.80 A13.84 A15.19 A18.23 A20.76 A22.62 A24.48 A
최대 19.9 A22.9 A26.0 A31.8 A38.4 A38.5 A42.7 A
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 (CMM) 205225260270285295
최대 기외정압 8 mmAq
배관 액관 지름 (mm) 9.52 mm12.70 mm15.88 mm
가스관 지름 (mm) 19.0522.2228.58
고압가스관 지름 15.88 mm19.05 mm22.22 mm28.58 mm
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 5.5 kg5.2 kg7.4 kg7.7 kg7.4 kg8.7 kg8.4 kg
본체
치수		 제품 중량 186 kg239 kg282 kg296 kg
포장 중량 197 kg252 kg295 kg309 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -15 ~ 48℃
난방 -25 ~ 24℃

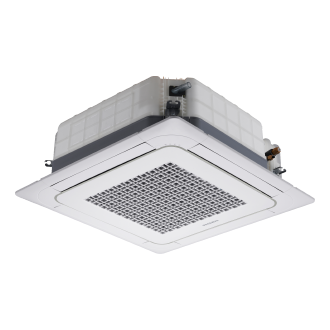

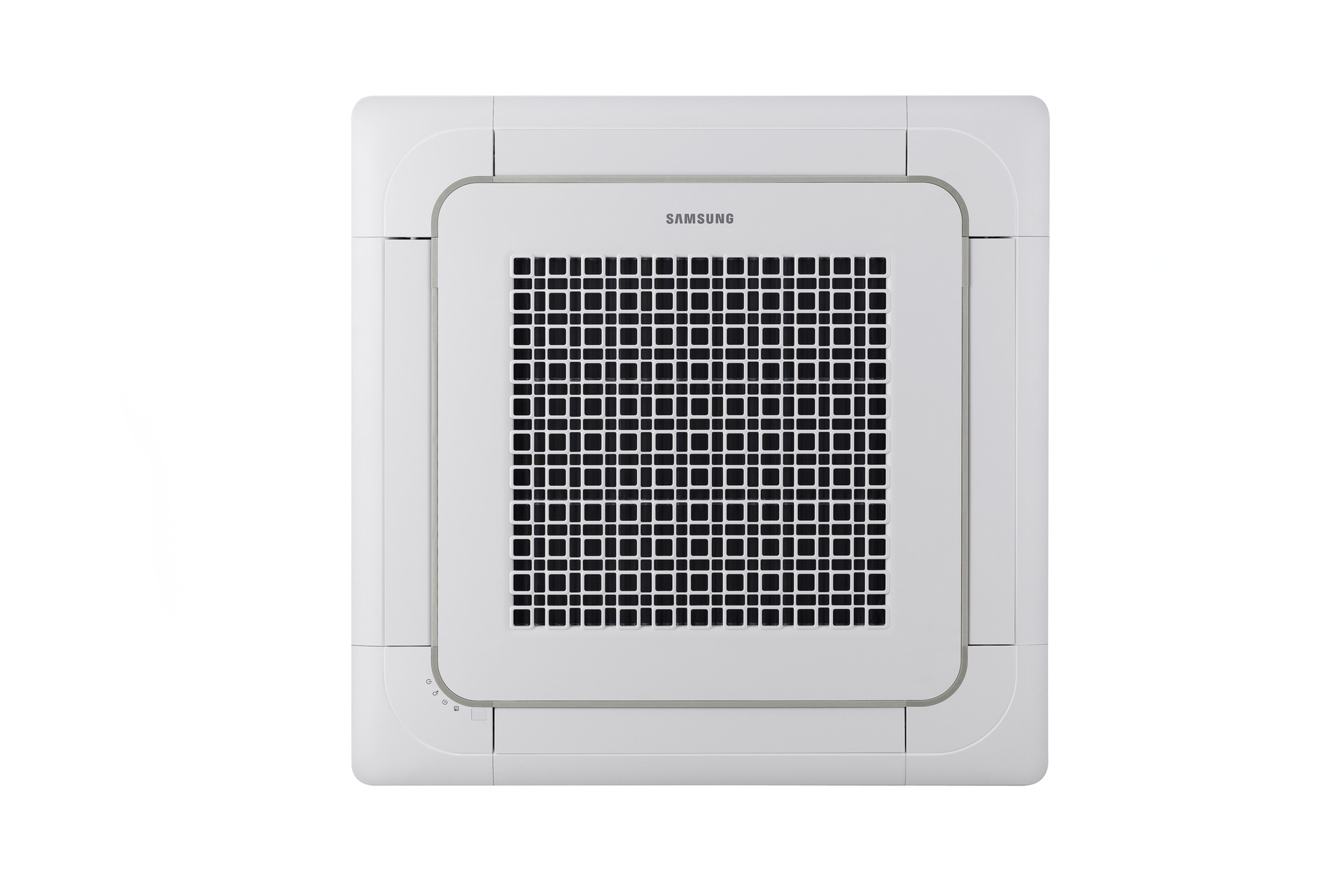

 삼성 천장형 실내기_4 Way 인테리어 : 전체 제품 사양
AM032HNNDBH1(3.2 KW) / AM040HNNDBH1(4.0 KW)
AM052HNNDBH1(5.2 KW) / AM060HNNDBH1(6.0 KW)
3.2 KW 4.0 KW 5.2 KW 6.0 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 3.20 kW4.00 kW5.20 kW6.00 kW
정격 난방 3.60 kW4.50 kW6.00 kW6.80 kW
소비 전력 정격 냉방 0.114 kW
정격 난방 0.114 kW
운전 전류 정격 냉방 0.48 A0.53 A
정격 난방 0.48 A0.53 A
송풍기 형식 Turbo Fan
출력 (W x n) 55 x 1 W
풍량(강/약/미)
(CMM)		 11.0/9.0/7.012.0/10.0/8.013.5/11.5/10.014.5/12.5/11.0
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm
가스관 지름 12.70 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 17.00 kg
포장 중량 19.00 kg
제품 치수
(가로x높이x깊이)		 575 x 260 x 575 mm
포장 치수
(가로x높이x깊이)		 660 x 310 x 635 mm
판넬 모델명 PC4SUSK1N
제품 중량 3.00 kg
포장 중량 5.00 kg
제품 치수
(가로x높이x깊이)		 670 x 35 x 670 mm
포장 치수
(가로x높이x깊이)		 717 x 93 x 717 mm
추가 액세서리 드레인 펌프 -
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_4 Way 인테리어 DVM_NASA_CASSETTE_WALL_IM_KO_DB68-03566A-12_171215.pdf
 삼성 대형건물용 실외기 DVM S 한랭지형 : 전체 제품 사양
AM080FXVSHH1(23.0 KW) / AM100FXVSHH1(29.0 KW)
AM120FXVSHH1(34.8 KW) / AM140FXVSHH1(40.6 KW)
AM160FXVSHH1(46.4 KW) / AM180FXVSHH1(52.2 KW)
AM200FXVSHH1(58.0 KW) / AM220HXVSHH1(63.8 KW)
23.0 KW 29.0 KW 34.8 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW 63.8 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 HEAT PUMP
성능 정격 냉방 23.0 kW29.0 kW34.8 kW40.6 kW46.4 kW52.2 kW58.0 kW63.8 kW
정격 난방 26.5 kW32.6 kW39.2 kW45.7 kW52.2 kW59.1 kW63.0 kW69.3 kW
저온난방 -15℃ 21.7 kW29.7 kW32.1 kW40.7 kW44.1 kW51.0 kW53.1 kW57.6 kW
소비
전력		 통합 냉방 소비전력 1.32 kW1.59 kW2.15 kW2.73 kW2.95 kW3.63 kW4.43 kW5.15 kW
통합 난방 소비전력 8.01 kW10.92 kW12.42 kW15.01 kW18.02 kW20.53 kW21.80 kW25.95 kW
저온 난방 소비전력
(-15℃) (kW)		 10.60 kW14.53 kW16.00 kW19.50 kW21.80 kW25.00 kW25.80 kW30.30 kW
효율 에너지 소비효율 등급 1등급
냉난방 효율
(EERa)		 5.976.005.785.825.655.525.415.27
통합 냉방 효율
(IEER)		 8.9339.0528.6888.6458.5438.3128.1308.082
통합 난방 효율
(COP)		 3.0092.9382.8802.9892.7662.7222.6822.460
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 10.73 A13.21 A17.01 A17.34 A20.64 A25.10 A32.20 A43.76 A
정격 난방 11.23 A14.53 A17.84 A18.99 A20.31 A23.95 A26.42 A32.20 A
최대 19.9 A22.9 A26.0 A31.8 A38.4 A38.5 A42.7 A50.0 A
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A60 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 (CMM) 205225270285295310
최대 기외정압 8 mmAq
배관 액관 지름 (mm) 9.5212.7015.88
가스관 지름 (mm) 19.0522.2228.58
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 6.5 kg8.4 kg11.0 kg
본체
치수		 제품 중량 192 kg288 kg308 kg
포장 중량 203 kg301 kg318 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 -25 ~ 24℃
 삼성 대형건물용 실외기 DVM S 냉방 전용 : 전체 제품 사양
AM080HXVGHC1(23.0 KW) / AM100HXVGHC1(29.0 KW)
AM140HXVGHC1(40.6 KW) / AM160HXVGHC1(46.4 KW)
AM180HXVGHC1(52.2 KW) / AM200HXVGHC1(58.0 KW)
AM220HXVGHC1(63.0 KW)
23.0 KW 29.0 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW 63.0 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 COOLING ONLY
성능 정격 냉방 23.0 kW29.0 kW40.6 kW46.4 kW52.2 kW58.0 kW63.0 kW
정격 난방 -
저온난방 -15℃ -
소비
전력		 통합 냉방 소비전력 5.11 kW6.70 kW9.79 kW11.53 kW13.06 kW15.83 kW18.29 kW
저온 난방 소비전력
(-15℃) (kW)		 -
효율 에너지 소비효율 등급 -
냉난방 효율
(EERa)		 -
통합 냉방 효율
(IEER)		 -
통합 난방 효율
(COP)		 -
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 8.44 A11.05 A16.16 A19.04 A21.56 A26.14 A30.21 A
정격 난방 -
최대 17.2 A22.9 A25.0 A33.6 A38.5 A42.7 A44.6 A
차단기
(MCCB+ELB)/(ELCB)		 20 A30 A40 A50 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 (CMM) 205225240260270285
최대 기외정압 8 mmAq
배관 액관 지름 (mm) 9.5212.7015.88
가스관 지름 (mm) 19.0522.2228.58
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 3 ㎟4 ㎟6 ㎟10 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 5.5 kg7.7 kg7.4 kg8.4 kg
본체
치수		 제품 중량 181 kg233 kg276 kg290 kg
포장 중량 192 kg246 kg289 kg303 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 -
 삼성 천장형 실내기_덕트형 중정압(MSP) : 전체 제품 사양
AM083FNMDBH1(8.3 KW) / AM100FNMDBH1(10.0 KW)
AM110FNMDBH1(11.0 KW) / AM130FNMDBH1(13.0 KW)
AM145FNMDBH1(14.5 KW)
8.3 KW 10.0 KW 11.0 KW 13.0 KW 14.5 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 8.30 kW10.00 kW11.00 kW13.00 kW14.50 kW
정격 난방 8.30 kW10.00 kW11.00 kW13.00 kW14.50 kW
소비
전력		 정격 냉방 0.22 kW0.26 kW0.275 kW0.37 kW0.43 kW
정격 난방 0.22 kW0.26 kW0.275 kW0.37 kW0.43 kW
운전
전류		 정격 냉방 1.47 A1.52 A1.57 A2.26 A2.45 A
정격 난방 1.47 A1.52 A1.57 A2.26 A2.45 A
송풍기 형식 Sirocco Fan
출력 (W x n) 180 x 1 W218 x 1 W
풍량(강/약/미) AM083FNMDBH1(8.3 KW) : 20.00 / 18.00 / 16.00 CMM
AM100FNMDBH1(10.0 KW) : 25.00 / 23.00 / 20.00 CMM
AM110FNMDBH1(11.0 KW) : 27.00 / 25.00 / 23.00 CMM
AM130FNMDBH1(13.0 KW) : 32.00 / 29.00 / 26.00 CMM
AM145FNMDBH1(14.5 KW) : 35.00 / 33.00 / 30.00 CMM
표준 기외정압
(최소/정격/최대)		 58.84 / 78.45 / 98.07 Pa
배관 액관 지름 9.52 mm
가스관 지름 15.88 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 36.50 kg48.50 kg
포장 중량 40.50 kg55.50 kg
제품 치수
(가로x높이x깊이)		 1150 x 320 x 480 mm1200 x 360 x 650 mm
포장 치수
(가로x높이x깊이)		 1420 x 400 x 595 mm1456 x 434 x 778 mm
판넬 모델명 -
제품 중량 -
포장 중량 -
제품 치수
(가로x높이x깊이)		 -
포장 치수
(가로x높이x깊이)		 -
추가 액세서리 드레인 펌프 MDP-M075SGK1DMDP-M075SGK2D
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_덕트형 중정압(MSP) 매뉴얼 파일 DVM_Duct_NASA_Indoor_IB_KO_03637A-09_161130.pdf
 삼성 천장형 실내기_덕트형 저정압(LSP) : 전체 제품 사양
AM032HNLDBH1(3.2 KW) / AM040HNLDBH1(4.0 KW)
AM052FNLDBH1(5.2 KW) / AM072FNLDBH1(7.2 KW)
AM100FNLDBH1(10.0 KW)
3.2 KW 4.0 KW 5.2 KW 7.2 KW 10.0 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 3.20 kW4.00 kW5.20 kW7.20 kW10.00 kW
정격 난방 3.60 kW4.50 kW6.00 kW8.00 kW11.00 kW
소비
전력		 정격 냉방 0.045 kW0.055 kW0.11 kW0.13 kW0.095 kW
정격 난방 0.035 kW0.045 kW0.11 kW0.13 kW0.095 kW
운전
전류		 정격 냉방 0.38 A0.46 A0.65 A0.70 A0.80 A
정격 난방 0.30 A0.37 A0.65 A0.70 A0.80 A
송풍기 형식 Sirocco Fan
출력 (W x n) 60 x 1 W183 x 1 W
풍량(강/약/미) AM032HNLDBH1(3.2 KW) : 8.50 / 7.75 / 7.00 CMM
AM040HNLDBH1(4.0 KW) : 9.50 / 8.75 / 8.00 CMM
AM052FNLDBH1(5.2 KW) : 14.50 / 13.50 / 12.00 CMM
AM072FNLDBH1(7.2 KW) : 17.00 / 15.00 / 13.00 CMM
AM100FNLDBH1(10.0 KW) : 25.00 / 23.00 / 21.00 CMM
표준 기외정압
(최소/정격/최대)		 AM032HNLDBH1(3.2 KW) : 0.00 / 9.81 / 19.61 Pa
AM040HNLDBH1(4.0 KW) : 0.00 / 9.81 / 19.61 Pa
AM052FNLDBH1(5.2 KW) : 0.00 / 19.61 / 39.23 Pa
AM072FNLDBH1(7.2 KW) : 0.00 / 19.61 / 39.23 Pa
AM100FNLDBH1(10.0 KW) : 0.00 / 29.42 / 58.84 Pa
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.70 mm15.88 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 16.80 kg17.40 kg30.00 kg40.00 kg
포장 중량 20.00 kg20.20 kg34.50 kg47.00 kg
제품 치수
(가로x높이x깊이)		 700 x 199 x 440 mm1100 x 199 x 600 mm1300 x 295 x 690 mm
포장 치수
(가로x높이x깊이)		 950 x 290 x 550 mm1350 x 280 x 710 mm1575 x 370 x 835 mm
판넬 모델명 -
제품 중량 -
포장 중량 -
제품 치수
(가로x높이x깊이)		 -
포장 치수
(가로x높이x깊이)		 -
추가 액세서리 드레인 펌프 -ADP-E075SEK3D
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_덕트형 저정압(LSP) 매뉴얼 파일 DVM_Duct_NASA_Indoor_IB_KO_03637A-09_161130.pdf
 삼성 천장형 실내기_덕트형 고정압(HSP) : 전체 제품 사양
AM100HNHDBH1(10.0 KW) / AM110HNHDBH1(11.0 KW)
AM130HNHDBH1(13.0 KW) / AM145HNHDBH1(14.5 KW)
AM230HNHDBH1(23.0 KW) / AM290HNHDBH1(29.0 KW)
10.0 KW 11.0 KW 13.0 KW 14.5 KW 23.0 KW 29.0 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 10.00 kW11.00 kW13.00 kW14.50 kW23.00 kW29.00 kW
정격 난방 11.00 kW12.80 kW14.50 kW16.30 kW25.90 kW32.60 kW
소비
전력		 정격 냉방 0.555 kW0.615 kW0.535 kW0.795 kW
정격 난방 0.555 kW0.615 kW0.535 kW0.795 kW
운전
전류		 정격 냉방 2.68 A2.95 A3.99 A6.20 A
정격 난방 2.68 A2.95 A3.99 A6.20 A
송풍기 형식 Sirocco Fan
출력 (W x n) 193 x 1 W214 x 1 W400 x 1 W
풍량(강/약/미) AM100HNHDBH1(10.0 KW), AM110HNHDBH1(11.0 KW) : 28.10 / 25.20 / 22.30 CMM
AM130HNHDBH1(13.0 KW), AM145HNHDBH1(14.5 KW) : 31.00 / 28.10 / 25.20 CMM
AM230HNHDBH1(23.0 KW) : 56.30 / 50.40 / 45.60 CMM
AM290HNHDBH1(29.0 KW) : 69.80 / 63.10 / 56.30 CMM
표준 기외정압
(최소/정격/최대)		 AM100HNHDBH1(10.0 KW), AM110HNHDBH1(11.0 KW), AM130HNHDBH1(13.0 KW),
AM145HNHDBH1(14.5 KW) : 0.00 / 137.29 / 196.13 Pa
AM230HNHDBH1(23.0 KW) : 49.03 / 147.10 / 245.17 Pa
AM290HNHDBH1(29.0 KW) : 49.03 / 147.10 / 274.59 Pa
배관 액관 지름 9.52 mm
가스관 지름 15.88 mm19.05 mm22.22 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 66.00 kg89.00 kg
포장 중량 77.00 kg99.00 kg
제품 치수
(가로x높이x깊이)		 1110 x 390 x 650 mm1240 x 470 x 1040 mm
포장 치수
(가로x높이x깊이)		 1335 x 512 x 829 mm1507 x 558 x 1155 mm
판넬 모델명 -
제품 중량 -
포장 중량 -
제품 치수
(가로x높이x깊이)		 -
포장 치수
(가로x높이x깊이)		 -
추가 액세서리 드레인 펌프 ADP-H075SA1DADP-N047SNK1D
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_덕트형 고정압(HSP) 매뉴얼 파일 DVM_Duct_NASA_Indoor_IB_KO_03637A-09_161130.pdf
 삼성 대형건물용 실외기 DVM S 단독형 : 전체 제품 사양
AM100MXVDHH1(29.0 KW) / AM120MXVDHH1(34.8 KW)
AM140MXVDHH1(40.6 KW) / AM160MXVDHH1(46.4 KW)
AM180MXVDHH1(52.2 KW) / AM200MXVDHH1(58.0 KW)
AM220MXVDHH1(63.8 KW) / AM240MXVDHH1(69.6 KW)
AM260MXVDHH1(75.4 KW)
29.0 KW 34.8 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW 63.8 KW 69.6 KW 75.4 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 HEAT PUMP
성능 정격 냉방 29.0 kW34.8 kW40.6 kW46.4 kW52.2 kW58.0 kW63.8 kW69.6 kW75.4 kW
정격 난방 32.6 kW39.2 kW45.7 kW52.2 kW59.1 kW63.0 kW69.3 kW78.2 kW81.9 kW
저온난방 -15℃ 24.5 kW29.0 kW35.0 kW39.0 kW43.5 kW48.2 kW53.0 kW57.8 kW62.6 kW
소비
전력		 통합 냉방 소비전력 2.13 kW2.4 kW3.27 kW3.73 kW4.5 kW4.92 kW5.68 kW6.50 kW6.72 kW
통합 난방 소비전력 11.15kW13.12kW17.54kW19.57kW20.01kW21.12kW28.19kW28.64kW29.48kW
저온 난방 소비전력
(-15℃) (kW)		 12.9 kW15.5 kW20.9 kW22.4 kW23.5 kW27.1 kW30.3 kW33.0 kW38.0 kW
효율 에너지 소비효율 등급 2등급
냉난방 효율
(EERa)		 4.99 EERa4.60 EERa4.63 EERa
통합 냉방 효율
(IEER)		 7.397.3427.5527.6207.4027.3767.6496.8386.801
통합 난방 효율
(COP)		 2.592.6462.4232.3582.5792.62.3352.3552.451
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 17.21 A17.01 A21.63 A28.57 A29.56 A36.99 A43.76 A45.75 A55.34 A
정격 난방 16.12 A17.84 A20.97 A24.44 A24.94 A30.88 A32.20 A39.30 A42.94 A
최대 22.9 A26.0 A31.8 A38.4 A38.5 A42.7 A50.0 A55.0 A60.0 A
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A60 A70 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 (CMM) 225270285295310
최대 기외정압 8 mmAq
배관 액관 지름 (mm) 9.5212.7015.8819.05
가스관 지름 (mm) 22.2228.5834.92
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟16 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 5.2 kg6.5 kg7.7 kg7.4 kg8.7 kg8.4 kg11.0 kg13.0 kg
본체
치수		 제품 중량 181 kg192 kg276 kg290 kg308 kg356 kg
포장 중량 192 kg203 kg289 kg303 kg318 kg366 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 -25 ~ 24℃
매뉴얼 파일을 다운로드 받으실 수 있습니다.
대형건물용 실외기 DVM S 단독형 매뉴얼 파일 DVM_S_NASA_ODU_IM_KO_DB68-06647A-01_171107.pdf
 삼성 천장형 실내기_4 Way : 전체 제품 사양
AM052HN4DBH1(5.2 KW) / AM060HN4DBH1(6.0 KW)
AM072HN4DBH1(7.2 KW) / AM083HN4DBH1(8.3 KW)
AM100HN4DBH1(10.0 KW) / AM110HN4DBH1(11.0 KW)
AM130HN4DBH1(13.0 KW) / AM145HN4DBH1(14.5 KW)
5.2 KW 6.0 KW 7.2 KW 8.3 KW 10.0 KW 11.0 KW 13.0 KW 14.5 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 5.20 kW6.00 kW7.20 kW8.30 kW10.00 kW11.00 kW13.00 kW14.50 kW
정격 난방 6.00 kW6.80 kW8.10 kW9.30 kW11.00 kW12.80 kW14.50 kW16.30 kW
소비 전력 정격 냉방 34 W42 W50 W73 W82 W77 W99 W
정격 난방 34 W42 W50 W73 W82 W77 W99 W
운전 전류 정격 냉방 0.23 A0.29 A0.37 A0.5 A0.58 A0.54 A0.79 A
정격 난방 0.23 A0.29 A0.37 A0.5 A0.58 A0.54 A0.79 A
송풍기 형식 Turbo Fan
출력 (W x n) 65 x 1 W97 x 1 W
풍량(강/약/미) AM052HN4DBH1(5.2 KW) : 15.00 / 13.60 / 11.60 CMM
AM060HN4DBH1(6.0 KW) : 16.00 / 15.00 / 12.60 CMM
AM072HN4DBH1(7.2 KW) : 17.00 / 15.50 / 13.60 CMM
AM083HN4DBH1(8.3 KW) : 18.90 / 16.50 / 15.50 CMM
AM100HN4DBH1(10.0 KW) : 21.30 / 18.90 / 16.50 CMM
AM110HN4DBH1(11.0 KW) : 23.30 / 21.30 / 19.40 CMM
AM130HN4DBH1(13.0 KW) : 26.20 / 24.30 / 21.30 CMM
AM145HN4DBH1(14.5 KW) : 30.10 / 28.10 / 26.20 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.7 mm15.88 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 15.00 kg17.00 kg19.00 kg21.00 kg
포장 중량 18.00 kg20.00 kg22.50 kg24.00 kg
제품 치수
(가로x높이x깊이)		 5.2KW / 6.0KW / 7.2KW / 8.3KW / 10.0KW : 840 x 204 x 840 mm
11.0KW : 840 x 246 x 840 mm
13.0KW / 14.5KW : 840 x 288 x 840 mm
포장 치수
(가로x높이x깊이)		 5.2KW / 6.0KW / 7.2KW / 8.3KW / 10.0KW : 898 x 275 x 898 mm
11.0KW : 898 x 316 x 898 mm
13.0KW / 14.5KW : 898 x 357 x 898 mm
판넬 모델명 PC4NUSK1N
제품 중량 5.90 kg
포장 중량 8.40 kg
제품 치수 950 x 45 x 950 mm (가로x높이x깊이)
포장 치수 1005 x 100 x 1005 mm (가로x높이x깊이)
추가
액세서리		 드레인 펌프 -
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_4 Way 매뉴얼 파일 DVM_NASA_CASSETTE_WALL_IM_KO_DB68-03566A-12_171215.pdf

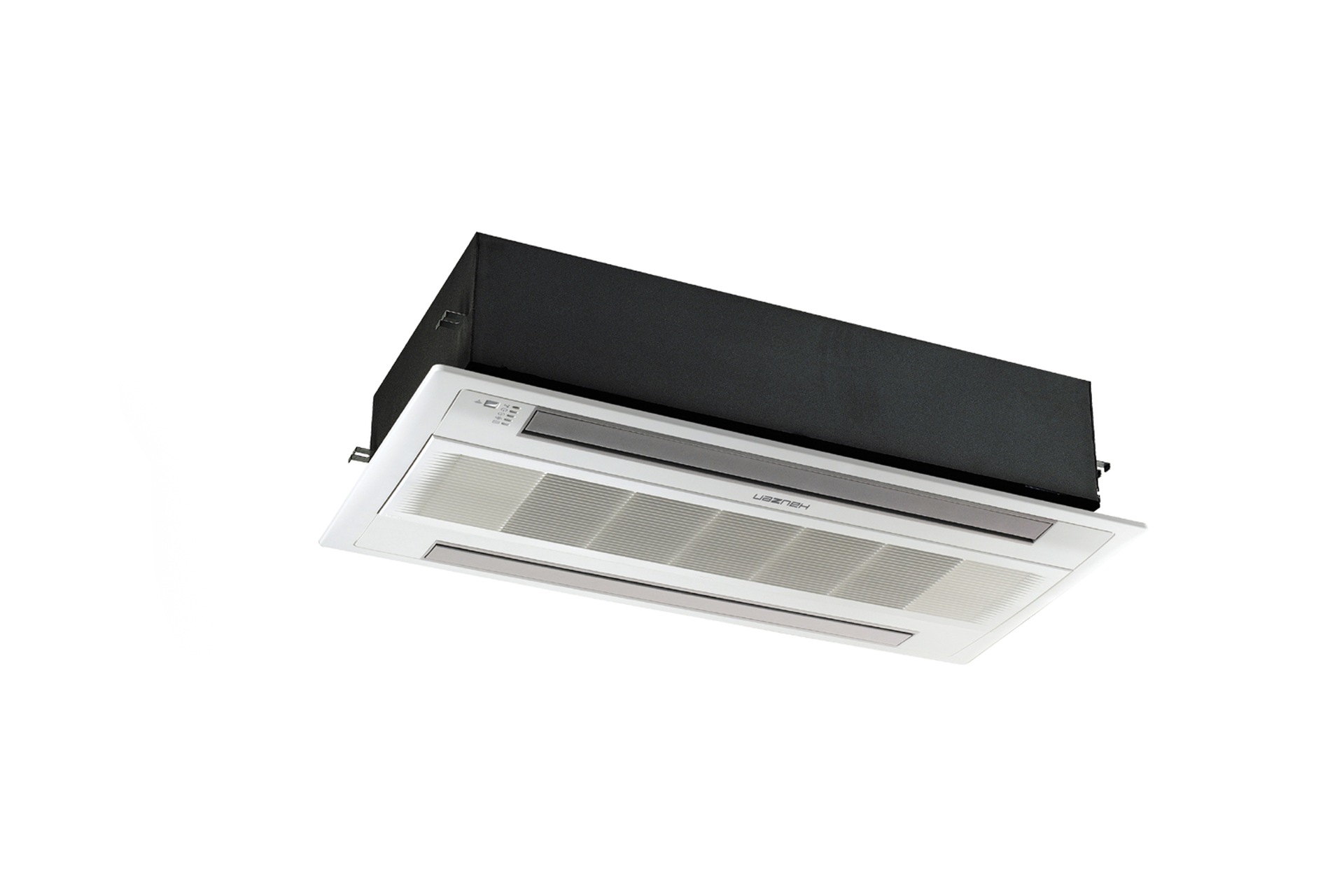

 삼성 천장형 실내기_2 Way : 전체 제품 사양
AM052HN2DBH1{5.2 KW) / AM060HN2DBH1(6.0 KW)
AM072HN2DBH1(7.2 KW)
5.2 KW 6.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 5.20 kW6.00 kW7.20 kW
정격 난방 6.00 kW6.80 kW8.10 kW
소비 전력 정격 냉방 74 W79 W
정격 난방 74 W79 W
운전 전류 정격 냉방 0.40 A0.42 A
정격 난방 0.40 A0.42 A
송풍기 형식 Crossflow Fan
출력 (W x n) 22 x 2 W
풍량(강/약/미) 13.60 / 9.70 / 7.80 CMM15.50 / 13.60 / 9.70 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.7 mm15.88 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 20.00 kg21.00 kg
포장 중량 24.00 kg25.00 kg
제품 치수 890 x 230 x 575 mm (가로x높이x깊이)
포장 치수 1077 x 299 x 642 mm (가로x높이x깊이)
판넬 모델명 PC2NUSK1N
제품 중량 4.00 kg
포장 중량 8.00 kg
제품 치수 1030 x 25 x 650 mm (가로x높이x깊이)
포장 치수 1103 x 151 x 727 mm (가로x높이x깊이)
추가
액세서리		 드레인 펌프 -
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_2 Way 매뉴얼 파일 DVM_NASA_CASSETTE_WALL_IM_KO_DB68-03566A-12_171215.pdf
 삼성 천장형 실내기_1 Way : 전체 제품 사양
AM016HN1DBH2(1.6 KW) / AM020HN1DBH2(2.0 KW, 소형)
AM020HN1DBH1(2.0 KW, 중형) / AM023HN1DBH1(2.3 KW)
AM032HN1DBH1(3.2 KW) / AM040HN1DBH1(4.0 KW)
AM052HN1DBH1(5.2 KW) / AM060HN1DBH1(6.0 KW)
AM072HN1DBH1(7.2 KW)
1.6 KW 2.0 KW
소형		 2.0 KW
중형		 2.3 KW 3.2 KW 4.0 KW 5.2 KW 6.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 1.6 kW2.0 kW2.3 kW3.2 kW4.0 kW5.2 kW6.0 kW7.2 kW
정격 난방 1.8 kW2.3 kW2.6 kW3.6 kW4.5 kW6.0 kW6.8 kW8.1 kW
소비 전력 정격 냉방 24 W25 W42 W47 W50 W54 W58 W84 W
정격 난방 24 W25 W42 W47 W50 W54 W58 W84 W
운전 전류 정격 냉방 0.14 A0.15 A0.21 A0.24 A0.26 A0.29 A0.42 A
정격 난방 0.14 A0.15 A0.21 A0.24 A0.26 A0.29 A0.42 A
송풍기 형식 Crossflow Fan
출력 (W x n) 27 x 1 W17 x 1 W65 x 1 W
풍량(강/약/미) AM016HN1DBH2(1.6 KW) : 4.80 / 4.30 / 4.10 CMM
AM020HN1DBH2(2.0 KW, 소형) : 5.10 / 4.60 / 4.30 CMM
AM020HN1DBH1(2.0 KW, 중형) : 5.80 / 4.90 / 3.90 CMM
AM023HN1DBH1(2.3 KW) : 5.80 / 4.90 / 3.90 CMM
AM032HN1DBH1(3.2 KW) : 6.80 / 5.80 / 4.90 CMM
AM040HN1DBH1(4.0 KW) : 7.80 / 6.80 / 5.80 CMM
AM052HN1DBH1(5.2 KW) : 11.60 / 10.70 / 9.70 CMM
AM060HN1DBH1(6.0 KW) : 14.60 / 12.60 / 10.70 CMM
AM072HN1DBH1(7.2 KW) : 16.00 / 14.10 / 11.60 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.7 mm15.88 mm
배수관 VP20 (OD 26, ID 20)VP25 (OD 32,ID 25)
배선 전원선 1.5 ~ 2.5 ㎟2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 8.0 kg10.0 kg14.0 kg
포장 중량 10.0 kg13.0 kg18.0 kg
제품 치수
(가로x높이x깊이)		 740x135x360 mm970x135x410 mm1,200x138x450 mm
포장 치수
(가로x높이x깊이)		 895x223x435 mm1,164x212x478 mm1,435x214x525 mm
판넬 모델명 PC1MWSK1NPC1NWSK1NPC1BWSK1N
제품 중량 2.6 kg4.1 kg4.5 kg
포장 중량 3.6 kg7.0 kg7.8 kg
제품 치수
(가로x높이x깊이)		 900x25x420 mm1,198x25x500 mm1,410x23x500 mm
포장 치수
(가로x높이x깊이)		 958x112x482 mm1,270x153x575 mm1,477x145x575 mm
매뉴얼 파일을 다운로드 받으실 수 있습니다.
AM016HN1DBH2 및 AM020HN1DBH2
모델 매뉴얼 파일 (9.52MB)		 DVM_INTERIOR_1WAY_IDU_IM_04626A-06_KO_170607.pdf
상기 이외 모델의 매뉴얼 파일 (7.74MB) DVM_NASA_CASSETTE_WALL_IM_KO_DB68-03566A-12_171215.pdf
 삼성 대형건물용 실외기 DVM S 표준형 : 전체 제품 사양
AM120HXVGHC1(34.8 KW, 냉방전용) / AM080FXVGHH1(23.0 KW)
AM100FXVGHH1(29.0 KW) / AM120FXVGHH1(34.8 KW)
AM140FXVGHH1(40.6 KW) / AM160FXVGHH1(46.4 KW)
AM180FXVGHH1(52.2 KW) / AM200FXVGHH1(58.0 KW)
AM220HXVGHH1(63.8 KW) / AM240HXVGHH1(69.6 KW)
AM260HXVGHH1(75.4 KW)
34.8
KW
냉방
전용		 23.0
KW		 29.0
KW		 34.8
KW		 40.6
KW		 46.4
KW		 52.2
KW		 58.0
KW		 63.8
KW		 69.6
KW		 75.4
KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 (34.8 KW 냉방전용 모델만) COOLING ONLY, (이외 모든 모델) HEAT PUMP
성능 정격 냉방 (kW) 34.823.029.034.840.646.452.258.063.869.675.4
정격 난방 (kW) -26.532.639.245.752.259.163.069.378.281.9
저온난방 -15℃(kW) -21.126.430.537.541.045.049.057.661.065.8
소비
전력		 통합 냉방 소비전력
(kW)		 8.792.022.132.43.273.734.54.925.156.506.72
통합 난방 소비전력
(kW)		 -8.9311.1513.1217.5419.5720.0121.1225.9528.6429.48
저온 난방 소비전력
(-15℃) (kW)		 -10.712.915.520.922.423.527.130.333.038.0
효율 에너지 소비효율 등급 -2등급1등급2등급-
냉난방 효율
(EERa)		 -4.995.274.604.63
통합 냉방 효율
(IEER)		 -7.2357.397.3427.5527.6207.4027.3768.0826.8386.801
통합 난방 효율
(COP)		 -2.7492.592.6462.4232.3582.5792.62.4602.3552.452
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방(A) 14.5114.4017.2117.0121.6328.5729.5636.9943.7645.7555.34
정격 난방(A) -13.5416.1217.8420.9724.4424.9430.8832.2039.3042.94
최대(A) 25.019.922.926.031.838.438.542.750.055.060.0
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A60 A75 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 (CMM) 225205225270285295310
최대 기외정압 8 mmAq
배관 액관 지름 (mm) 12.709.5212.7015.8819.05
가스관 지름 (mm) 28.5819.0522.2228.5834.92
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟16 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 5.5 kg5.2 kg6.5 kg7.7 kg7.4 kg8.7 kg8.4 kg11.0 kg13.0 kg
본체
치수		 제품 중량 181 kg192 kg276 kg290 kg308 kg356 kg
포장 중량 192 kg203 kg289 kg303 kg318 kg366 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 - -25 ~ 24℃
 삼성 대형건물용 실외기 DVM S 프리미엄형 : 전체 제품 사양
AM080HXVUHH1(23.0 KW) / AM100HXVUHH1(29.0 KW)
AM120HXVUHH1(34.8 KW) / AM140HXVUHH1(40.6 KW)
AM160HXVUHH1(46.4 KW) / AM180HXVUHH1(52.2 KW)
AM200HXVUHH1(58.0 KW)
23.0 KW 29.0 KW 34.8 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 HEAT PUMP
성능 정격 냉방 23.0 kW29.0 kW34.8 kW40.6 kW46.4 kW52.2 kW57.0 kW
정격 난방 26.5 kW32.6 kW39.2 kW45.7 kW52.2 kW59.1 kW63.0 kW
저온난방 -15℃ 21.7 kW29.7 kW32.1 kW41.1 kW44.2 kW51.0 kW53.4 kW
소비
전력		 통합 냉방 소비전력 1.16 kW1.37 kW1.90 kW2.45 kW2.86 kW3.49 kW4.14 kW
통합 난방 소비전력 7.94 kW11.6 kW11.94 kW14.98 kW17.97 kW20.48 kW21.56 kW
저온 난방 소비전력
(-15℃)		 10.0 kW14.1 kW16.0 kW19.5 kW21.8 kW25.0 kW25.6 kW
효율 에너지 소비효율 등급 1등급
냉난방 효율 6.66 EERa6.75 EERa6.40 EERa6.35 EERa5.95 EERa5.71 EERa6.01 EERa
통합 냉방 효율 10.235 IEER10.508 IEER9.871 IEER9.687 IEER9.130 IEER8.695 IEER9.323 IEER
통합 난방 효율 3.087 COP2.987 COP2.988 COP3.015 COP2.770 COP2.727 COP2.701 COP
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 10.73 A13.21 A17.01 A17.34 A20.64 A25.10 A29.89 A
정격 난방 10.73 A13.21 A17.84 A18.99 A20.31 A23.95 A26.42 A
최대 19.9 A22.9 A26.0 A31.8 A38.4 A38.5 A42.7 A
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 205 CMM225 CMM270 CMM285 CMM295 CMM
최대 기외정압 8 mmAq
배관 액관 지름 9.52 mm12.70 mm15.88 mm
가스관 지름 19.05 mm22.22 mm28.58 mm
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 6.5 kg8.4 kg
본체
치수		 제품 중량 192 kg288 kg
포장 중량 203 kg301 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 -25 ~ 24℃
 삼성 대형건물용 실외기 DVM S 공장전원형 : 전체 제품 사양
AM080FXVSJH1(23.0 KW) / AM100FXVSJH1(29.0 KW)
AM120FXVSJH1(34.8 KW) / AM140FXVSJH1(40.6 KW)
AM160FXVSJH1(46.4 KW) / AM180FXVSJH1(52.2 KW)
AM200FXVSJH1(58.0 KW)
23.0 KW 29.0 KW 34.8 KW 40.6 KW 46.4 KW 52.2 KW 58.0 KW
전원사양 [ø, #, V, Hz] 3,3,460,60
구분 HEAT PUMP
성능 정격 냉방 23.0 kW29.0 kW34.8 kW40.6 kW46.4 kW52.2 kW57.0 kW
정격 난방 26.5 kW32.6 kW39.2 kW45.7 kW52.2 kW59.1 kW63.0 kW
저온난방 -15℃ 21.7 kW29.7 kW30.5 kW40.7 kW44.1 kW51.0 kW53.1 kW
소비
전력		 통합 냉방 소비전력 1.32 kW1.59 kW2.39 kW2.73 kW2.95 kW3.63 kW4.43 kW
통합 난방 소비전력 8.01 kW10.92 kW12.57 kW15.01 kW18.02 kW20.53 kW21.80 kW
저온 난방 소비전력
(-15℃)		 10.6 kW14.53 kW14.40 kW19.50 kW21.80 kW25.00 kW25.80 kW
효율 에너지 소비효율 등급 1등급
냉난방 효율 5.97 EERa6.00 EERa5.45 EERa5.82 EERa5.65 EERa5.52 EERa5.41 EERa
통합 냉방 효율 8.933 IEER9.052 IEER8.213 IEER8.654 IEER8.543 IEER8.312 IEER8.130 IEER
통합 난방 효율 3.009 COP2.938 COP2.688 COP2.989 COP2.766 COP2.722 COP2.682 COP
압축기 형식 SSC Scroll x 1SSC Scroll x 2
오일 종류 PVE
운전
전류		 정격 냉방 9.12 A11.23 A13.06 A14.75 A17.56 A21.35 A27.39 A
정격 난방 9.55 A12.36 A13.91 A16.15 A17.28 A20.37 A22.47 A
최대 18.90 A21.75 A24.70 A30.21 A36.48 A36.57 A40.56 A
차단기
(MCCB+ELB)/(ELCB)		 30 A40 A50 A
송풍기 형식 Propeller
출력 (W x n) 830 x 1 W620 x 2 W
풍량 205 CMM225 CMM260 CMM270 CMM285 CMM295 CMM
최대 기외정압 8 mmAq
배관 액관 지름 9.52 mm12.70 mm15.88 mm
가스관 지름 19.05 mm22.22 mm28.58 mm
고압가스관 지름 -
장배관 설치
한계(상당배관)		 200(220)
고낙차 배관 설치
한계 (순낙차)		 110(110)
배선 전원선 K(IEC)
60245-4 IEC66		 4 ㎟6 ㎟10 ㎟
통신선 Min. 0.75 ㎟
냉매 종류 R410A
충진량 6.5 kg7.4 kg8.4 kg
본체
치수		 제품 중량 197 kg236 kg293 kg
포장 중량 208 kg249 kg306 kg
제품 치수
(가로x높이x깊이)		 880 x 1,695 x 765 mm1,295 x 1,695 x 765 mm
포장 치수
(가로x높이x깊이)		 948 x 1,857 x 832 mm1,363 x 1,857 x 832 mm
사용
온도
범위		 냉방 -5 ~ 48℃
난방 -25 ~ 24℃

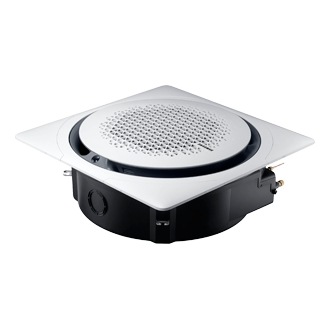

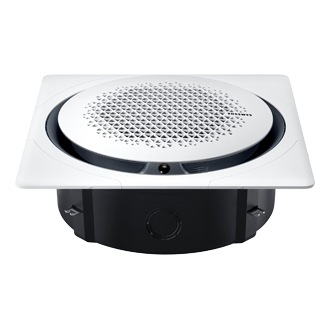

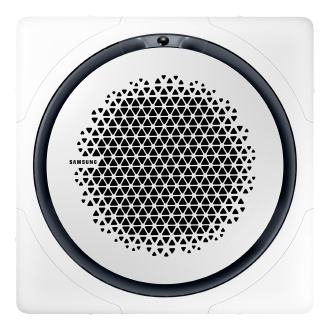

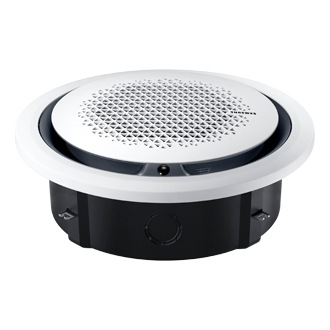

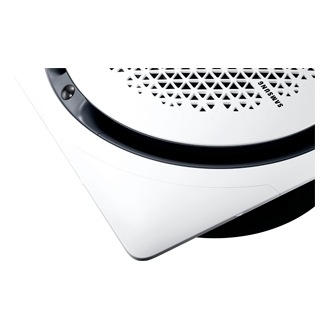

 삼성 천장형 실내기_360 : 전체 제품 사양
AM052KN4PBH1(5.2 KW) / AM060KN4PBH1(6.0 KW)
AM072KN4PBH1(7.2 KW) / AM083KN4PBH1(8.3 KW)
AM100KN4PBH1(10.0 KW) / AM110KN4PBH1(11.0 KW)
AM130KN4PBH1(13.0 KW) / AM145KN4PBH1(14.5 KW)
5.2 KW 6.0 KW 7.2 KW 8.3 KW 10.0 KW 11.0 KW 13.0 KW 14.5 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 5.20 kW6.00 kW7.20 kW8.30 kW10.00 kW11.00 kW13.00 kW14.50 kW
정격 난방 6.00 kW6.80 kW8.10 kW9.30 kW11.00 kW12.80 kW14.50 kW16.30 kW
소비 전력 정격 냉방 26 W30 W38 W48 W52 W54 W77 W96 W
정격 난방 26 W30 W38 W48 W52 W54 W77 W96 W
운전 전류 정격 냉방 0.18 A0.21 A0.28 A0.36 A0.41 A0.42 A0.62 A0.79 A
정격 난방 0.18 A0.21 A0.28 A0.36 A0.41 A0.42 A0.62 A0.79 A
송풍기 형식 Turbo Fan
출력 (W x n) 65 x 1 W97 x 1 W
풍량(강/약/미) AM052KN4PBH1(5.2 KW) : 15.00 / 14.00 / 13.00 CMM
AM060KN4PBH1(6.0 KW) : 16.50 / 15.00 / 14.00 CMM
AM072KN4PBH1(7.2 KW) : 18.50 / 16.50 / 14.50 CMM
AM083KN4PBH1(8.3 KW) : 21.00 / 17.50 / 15.00 CMM
AM100KN4PBH1(10.0 KW) : 22.00 / 19.00 / 16.00 CMM
AM110KN4PBH1(11.0 KW) : 25.50 / 22.50 / 20.00 CMM
AM130KN4PBH1(13.0 KW) : 29.50 / 26.00 / 23.50 CMM
AM145KN4PBH1(14.5 KW) : 31.50 / 27.00 / 24.00 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.7 mm15.88 mm
배수관 VP25 (OD 32, ID 25)
배선 전원선 2.5 ㎟
통신선 VCTF 0.75 ~ 1.5 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 21.00 kg24.00 kg26.00 kg
포장 중량 25.00 kg29.00 kg31.00 kg
제품 치수
(가로x높이x깊이)		 947 x 281 x 947 mm947 x 365 x 947 mm
포장 치수
(가로x높이x깊이)		 990 x 330 x 990 mm990 x 414 x 990 mm
판넬 모델명 PC4NUDK1N
제품 중량 3.6 kg
포장 중량 6.0 kg
제품 치수 1,050x66x1,050 mm (가로x높이x깊이)
포장 치수 1,093 x 85 x 1,083 mm (가로x높이x깊이)
추가
액세서리		 드레인 펌프 -
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
천장형 실내기_360 매뉴얼 파일 DVM_360_Indoor_IM_KO_DB68-05919A-03_160721-1.pdf
천장형 실내기_360 매뉴얼 파일 CAC_360_Indoor_IB_KO_DB68-05907A-03_160411.pdf

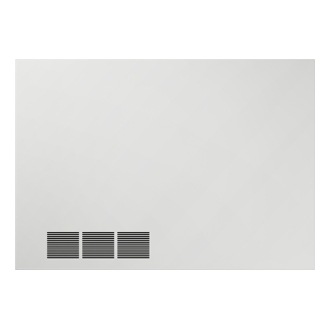

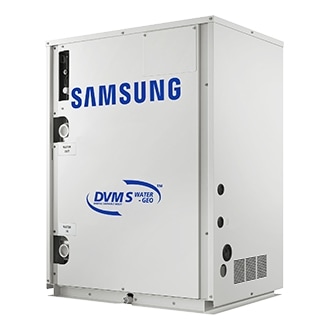

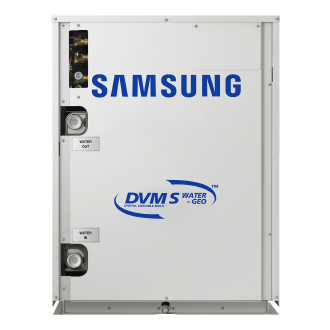

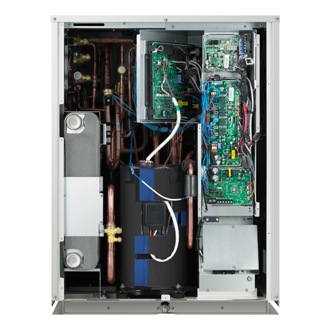

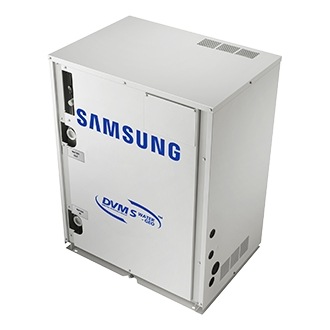

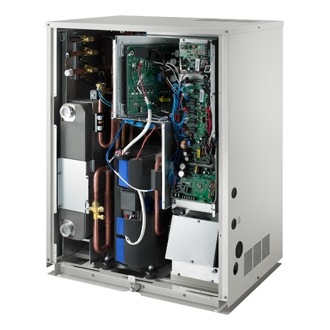

 삼성 지열/수열원 실외기 DVM S GEO/WATER : 전체 제품 사양
AM080FXWAHR1(23.0 KW) / AM100FXWAHR1(29.0 KW)
AM120FXWAHR1(34.8 KW) / AM200FXWAHR1(58.0 KW)
23.0 KW 29.0 KW 34.8 KW 58.0 KW
전원사양 [ø, #, V, Hz] 3,4,380,60
구분 Heat Pump / Heat Recovery
성능 정격 냉방 23.00 kW29.00 kW34.80 kW58.00 kW
정격 난방 26.00 kW32.60 kW39.20 kW65.20 kW
소비 전력 정격 냉방 4.18 kW5.58 kW6.69 kW11.15 kW
정격 난방 4.33 kW5.62 kW6.76 kW11.24 kW
최대 9.54 kW11.85 kW18.84 kW
압축기 형식 SSC Scroll x 1SSC Scroll x 2
출력 4.96 kW6.13 kW4.96 x 2 kW
오일 종류 PVE
오일 초기 충진량 3.9 cc6.2 cc
운전 전류 정격 냉방 7.00 A9.40 A11.30 A18.80 A
정격 난방 7.30 A9.50 A11.40 A19.00 A
최대 16.1 A20.0 A31.8 A
차단기
(MCCB+ELB)/(ELCB)		 20.00 A30.00 A40.00 A
응축기 형식 PHE(Stainless Steel Plate)
입출구 배관경 지름
(Φ, mm)		 32 (1-1/4)
수두 손실 22 kPa30 kPa43 kPa54 kPa
냉각수 유량 80 LPM96 LPM114 LPM190 LPM
최대 압력 1.96 Mpa
배관 액관 지름 (Φ, mm) 9.52 mm12.70 mm15.88 mm
가스관 지름 (Φ, mm) 19.05 mm22.22 mm28.58 mm
고압가스관 지름 (Φ, mm) 15.88 mm19.05 mm28.58 mm
균유관 지름 (Φ, mm) -
장배관 설치한계 170(190)
고낙차 배관 설치한계 50.0(40.0)
배선 전원선 2.5 ㎟4 ㎟6 ㎟
통신선 0.75 ~ 1.25 ㎟
냉매 종류 R410A
충진량 5.50 kg5.80 kg6.00 kg9.80 kg
본체 치수 제품 중량 160 kg240 kg
포장 중량 167 kg250 kg
제품 치수
(가로x높이x깊이)		 (23.0 KW / 29.0 KW / 34.8 KW) : 770 x 1,000 x 545 mm
(58.0 KW) : 1,100 x 1,000 x 545 mm
포장 치수
(가로x높이x깊이)		 (23.0 KW / 29.0 KW / 34.8 KW) : 840 x 1,200 x 620 mm
(58.0 KW) : 1,170 x 1,200 x 620 mm
사용
온도
범위		 냉방 10.0 ~ 45.0 ℃
난방 10.0 ~ 45.0 ℃

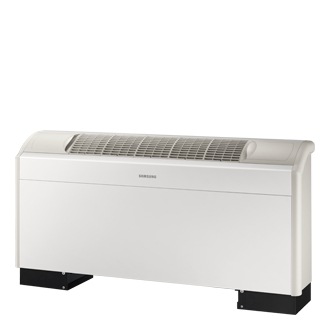

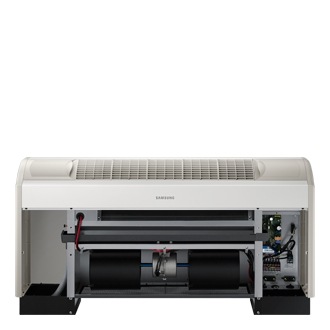

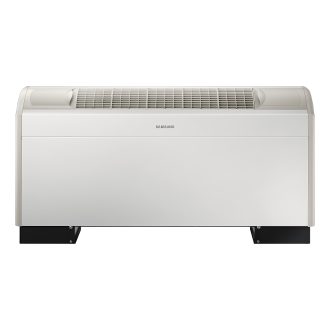

 삼성 바닥상치형 실내기 : 전체 제품 사양
AM040JNGDBH1(4.0 KW) / AM072JNGDBH1(7.2 KW)
4.0 KW 7.2 KW
전원사양 [ø, #, V, Hz] 1,2,220,60
구분 HP/HR
성능 정격 냉방 4.00 kW7.20 kW
정격 난방 4.50 kW8.10 kW
소비 전력 정격 냉방 0.05 kW0.110 kW
정격 난방 0.05 kW0.110 kW
운전 전류 정격 냉방 0.24 A0.53 A
정격 난방 0.24 A0.53 A
송풍기 형식 Sirocco Fan
출력 (W x n) 50 x 1 W
풍량(강/약/미) 10.00 / 8.00 / 6.00 CMM16.50 / 15.00 / 13.00 CMM
표준 기외정압
(최소/정격/최대)		 -
배관 액관 지름 6.35 mm9.52 mm
가스관 지름 12.70 mm15.88 mm
배수관 ID 18 HOSE
배선 전원선 2.5 ~ 2.5 ㎟
통신선 0.75 ~ 1.50 ㎟
냉매 종류 R410A
제어방식 EEV INCLUDED
본체 치수 제품 중량 26.00 kg31.50 kg
포장 중량 29.50 kg36.50 kg
제품 치수
(가로x높이x깊이)		 1169 x 600 x 220 mm1449 x 600 x 220 mm
포장 치수
(가로x높이x깊이)		 1255 x 690 x 310 mm1535 x 690 x 310 mm
판넬 모델명 -
제품 중량 -
포장 중량 -
제품 치수 -
포장 치수 -
추가
액세서리		 드레인 펌프 -
드레인 펌프 양정 -
필터 -
매뉴얼 파일을 다운로드 받으실 수 있습니다.
바닥상치형 실내기 매뉴얼 파일 DVM_NASA_FLOOR_IB_KO_DB68-03931A-07_161206.pdf
바닥상치형 실내기 매뉴얼 파일 DVM_OEM_FLOOR_STAND_IM_DB68-03987A-03_KO_150625-1.pdf
