NEC EXPRESSCLUSTER X - 기능 및 특징
|
|
|
|
|
|
|

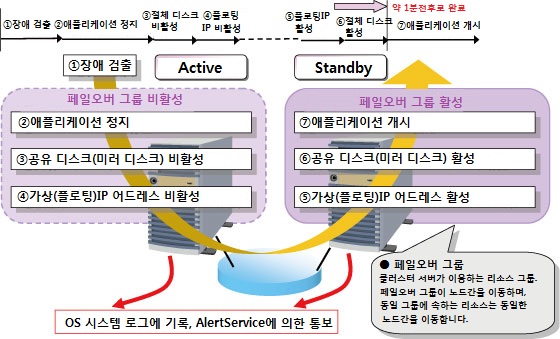

디폴트 설정에서는, 장애를 검출한 후에 대기계가 플로팅 IP 어드레스를 인계받을 때 까지, 대략 1분 정도가 소요됩니다.
또한, 장애 검출한 후에 장애라고 판단할 때까지의 내부 리트라이 회수 및 타임아웃 시간을 조정함으로써,
최소 10초 안에 페일오버가 가능합니다.
|
|
|
|
|
|
|
|
|
|
|

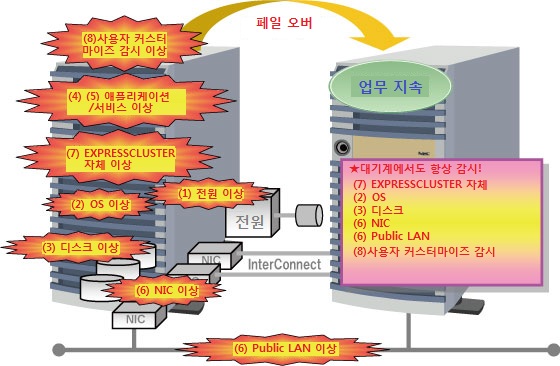

장애에는 여러 종류가 있습니다.
EXPRESSCLUSTER X는 하드웨어 장애, OS 장애, 애플리케이션 장애와 광범위한 장애 대응이 가능하고,
운용계 뿐만 아니라 대기계도 항상 감시를 실시하며, 페일오버가 실패하지 않도록 예방합니다.
또한, 서버가 다운된 경우에 다운된 서버의 ID 램프를 점등시킴으로써
클러스터 시스템의 상태 변화를 눈으로 검출할 수 있습니다.
|
|
|
|
 |
|
|
|
- (1) 서버의 셧다운 / 전원 다운
- (2) OS의 패닉
- (3) OS의 부분적인 장애 (디스크 I/O의 행업)
- (4) 애플리케이션 또는 서비스의 정지
- (5) 서비스의 행업
- (6) NIC 또는 퍼블릭 LAN의 장애 검출
- (7) EXPRESSCLUSTER X 서버 모듈 자체의 장애
- (8) 사용자가 커스터마이즈한 애플리케이션의 감시
상기 (1) ~ (8)에 대해서는 앨럿 서비스 제품을 도입함으로써, 페일오버에 대한 통보가 가능합니다.
또한, 다음과 같은 장애에서는 페일오버가 발생하지 않습니다.
- OS의 부분적인 장애(디스크 I/O의 행업이 아닌 경우)
마우스/키보드 만이 동작하지 않는 경우와 같이, OS는 정상적으로 동작하고, Heartbeat 패킷도 정상인 경우에는,
EXPRESSCLUSTER에서는 장애로 인식하지 않으므로 페일오버가 발생하지 않습니다.
- 애플리케이션 또는 서비스의 Stall
애플리케이션 또는 서비스의 프로세스는 존재하지만, 정상적으로 동작하지 않는 경우에는 장애로 판단할 수 없으므로,
페일오버가 발생하지 않습니다.
그러나, 감시 옵션을 사용하면 페일오버가 가능합니다.
상기 이외에도, 운용 관리 소프트웨어(예:EXPRESSCLUSTER/AlertManager 등)에 의해
제품의 페일오버 명령어를 설정함으로써 임의의 에러 발생시에도 페일오버가 가능합니다.
|
|
|
|
|
|
|

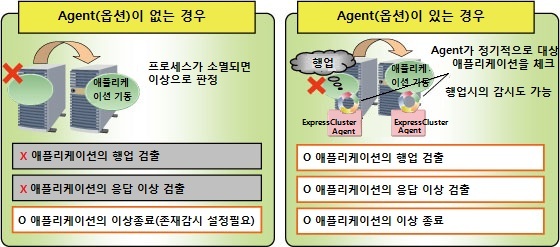

감시 옵션(에이전트)이 특정한 애플리케이션의 상태를 정기적으로 감시하여,
장애 및 행업을 검출한 경우에는 페일오버를 실시하여 지속적인 운용이 가능합니다.
|
|
|
|
 |
|
|
|
 |
|
|
|
|
|
|

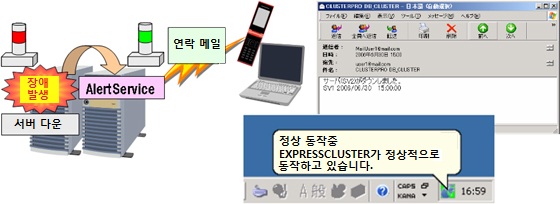

서버 다운이나 페일오버 등의 중요 이벤트를 이메일로 통보하는 옵션입니다.
- EXPRESSCLUSTER의 서버에서 발생하는 중요 이벤트를 이메일로 통보함으로써,
다른 곳에 있더라도 이메일로 통지를 받을 수 있습니다.
- 클러스터 시스템이 정상적으로 기동했는지에 대한 통보도 가능합니다.
(기동 시의 장애에 대해서도 통보 가능합니다.)
- 서버의 시스템 트레이에 상주하는 아이콘이 상태 변화를 풍선 팝업으로 표시하므로,
빠르게 클러스터의 상태 변화를 확인할 수 있습니다. (Windows만)
- 메일 서버에 대한 정보와 통보할 이메일 주소를 설정함으로써 운용이 가능합니다.
또한, 메일 서버의 SMTP 인증에 대응하기 위해서, 사용자명이나 패스워드 등의 설정도 가능합니다.
- 서버 기동 및 다운시에 경고등에 통보하여 서버 상태를 표시합니다.
|
|
|
|
|
|
|
|
|
|
|
확장성이 뛰어난 공유형, 비용 대비 고성능인 미러형 등, 고객의 환경에 따라 다양한 디스크 구성이 가능합니다.
|
|
|
|
|
|
|
 |
업무 데이터를 공유하지 않아도 되는 클러스터로써,
하드웨어, OS, 애플리케이션이 가장 심플하게 이중화된 시스템의 구축이 가능합니다.
또한, 그림의 페일오버 그룹이란 서버간을 이동하는 업무 서비스의 집합입니다. |
|
|
|
|
|
|
|
 |
디스크의 업무 데이터를 공유하는 클러스터로써, 공유 디스크를 이용하여
고성능/고신뢰/대용량의 시스템 구축이 가능합니다. |
|
|
|
|
|
|
|
 |
서버의 내장 디스크의 업무 데이터를 인계받아 이용하는 클러스터로써,
내장 디스크를 사용하여 저비용으로 고가용성 시스템의 구축이 가능합니다.
데이터 미러형은 동기 모드 및 비동기 모드를 선택할 수 있으며, 기본값은 동기화 모드입니다.
LUN이 아닌 파티션 단위로 미러링을 실시합니다. |
|
|
|
|
|
|
|
 |
공유 디스크와 내장 디스크의 업무 데이터를 인계받아 이용하는 클러스터로써,
일부의 매우 중요한 데이터를 미러링으로 이중화하는 경우나, 데이터 미러형으로 운용하고 있었으나,
업무 데이터의 증대에 따라 공유 디스크를 도입하는 경우에 적용이 가능합니다. |
|
|
|
|
|
|
|
 |
서버간의 업무 데이터를 인계받는 곳이 SAN 스토리지가 아닌 NAS의 파티션을 이용하는 클러스터로써,
업무 시스템의 개발 환경 등에 사용이 가능합니다.
또한, 편리성의 향상이 가능합니다. |
|
|
|
|
|
|
|
 |
SAN 접속, 공유 디스크형 클러스터 간을 다시 클러스터링으로 묶어, 공유 디스크에 저장된 업무 데이터를
클러스터 소프트웨어에 의한 데이터 미러로 인계하는 형태로, 공유 디스크형 클러스터를 모두 핫 스탠바이 하는
클러스터 시스템의 구축이 가능합니다. |
|
|
|
|
|
|
|
공유 디스크형은 최대 32대까지, 데이터 미러형은 최대 9대까지 클러스터 구성이 가능합니다
|
|
|
|
|
|
|
 |
32대의 공유 디스크 구성이 가능하며, 미션 크리티컬한 업무에 대응하기 위해 대기계를 N대까지 구성하는 M:N구성이 가능합니다. |
|
|
|
|
|
|
|
 |
9대의 N:1 미러 구성(MAX 8:1)이 가능하며, 대기계를 1대로 집약할 수 있습니다.
단, 미러의 write 빈도가 많은 업무에는 적합하지 않습니다. |
|
|
|
|
|
|
|
 |
가장 전형적인 클러스터 형태이며, 대부분의 업무 서비스는 이와같은 형태의 클러스터링이 가능합니다.
또한, 운용계에 장애가 발생한 경우, 대기계로 페일오버를 실시합니다. |
|
|
|
|
|
|
|
 |
대기계의 자원을 효율적으로 활용하기 위한 클러스터 형태이며, 일반적으로 서로 다른 업무 서비스인
경우에 이러한 클러스터의 구성이 가능합니다.
또한, 동종의 업무 서비스인 경우에도 다중 실행(기동)이 가능한 경우에는, 이러한 클러스터의 구성이 가능한 경우가 있으며,
이러한 클러스터 구성인 경우, 업무마다 업무 데이터를 인계하기 위한 디스크를 나누어 구성합니다.
또한, 페일오버가 발생한 경우는 1대의 서버에서 2대 분의 업무를 실행하게 되므로 주의해야 합니다. |
|
|
|
|
|
|
|
 |
양방향 스탠바이형의 단점을 보완하기 위한 클러스터 구성이며, 1대의 운용계에 장애가 발생하여
페일오버가 발생해도 다른 1대의 운용계의 성능에는 영향을 미치지 않습니다. |
|
|
|
|
|
|
|
 |
N:1 스탠바이 구성을 발전시킨 클러스터 형태이며, 고가의 공유 디스크에 다수의 서버를 접속함으로써
cost performance를 얻을 수 있는 구성입니다.
또한, 대기계를 여러 대의 서버로 구성함으로써, 여러 대의 운용계 서버에 장애가 발생한 경우에서도
1대의 대기계 서버에 부하가 집중하는 것을 방지할 수 있습니다.
또한, 다중 실행(기동)을 할 수 없는 업무 서비스인 경우에도 대기계를 여러 대 준비함으로써
가용성을 확보할 수 있습니다. |
|
|
|
|
|
|
|
 |
1:1 미러형 클러스터, N:1 미러형 클러스터, N:1 공유 디스크형 클러스터, M:N 공유 디스크형 클러스터 등의
모든 클러스터 형태로 원격 클러스터 구성이 가능합니다. 또한, 원격 클러스터를 이용함으로써 업무 데이터의 원격지
백업이 가능합니다.
만일, 사이트에 재해가 발생한 경우에는 사이트간의 페일오버가 가능합니다. |
|
|
|
|
|
|
|
클러스터 시스템에서 인계 대상이 되는 자원(가상 IP, 업무 애플리케이션 등)을
페일오버 그룹으로 정의하여, 멈추지 않는 시스템을 구현할 수 있습니다.
|
|
|
|
 |
■ 페일오버 그룹
클러스터 서버가 이용하는 자원(클러스터 자원)의 그룹이며, 페일오버 그룹이 노드간을 이동합니다.
또한, 동일 그룹에 속하는 자원은 반드시 같이 노드간을 이동합니다.
■ 클러스터의 자원
페일오버 그룹에 등록할 수 있는 자원입니다.
- 업무 애플리케이션/서비스
- 공유 디스크, 미러 디스크
- 가상 컴퓨터명(Windows만)
- IP주소(플로팅 IP, 가상 IP)
- 등
|
|
|
|
|
|
|
|

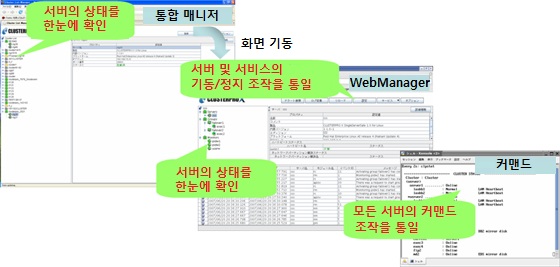

GUI로 상태를 표시하며, 클러스터 시스템을 감시/제어할 수 있습니다.
또한, 명령어를 활용한 동일한 조작이 가능합니다.
EXPRESSCLUSTER의 GUI는 Web 브라우저와 Java 실행 환경에서 동작합니다. |
|
|
|
|
|
|
